آستین مس گرافیت HZ-JDB تولیدکنندگان

آستین مس گرافیت HZ-JDB: بوش های آلیاژ مس بدون نیاز به تعمیر و نگهداری

شرکت فناوری ژجیانگ هوآژو، آموزشی ویبولیتین تولید کننده آستین مس گرافیت HZ-JDB خانواده - بوش های آلیاژ مس با روان کننده گرافیت جامد تعبیه شده که بدون روغن کاری در حرکات پر بار، متناوب و نوسانی کار می کنند. ما اینها را به عنوان تولید کننده آستین مس گرافیت HZ-JDB چین از کارخانه Nanxun، Huzhou خود تولید می کنیم و اندازه های استاندارد استاندارد و پیکربندی های سفارشی را برای خطوط تولید خودرو، دروازه های کنترل آب، ماشین آلات پلاستیکی، لوازم جانبی پانچ پرس، توربین ها و تجهیزات مشابه ارائه می دهیم.

این محدوده شامل آستین های مستقیم، آستین های فلنجی و لغزنده های گرافیت با سختی بالا می شود. هر نوع از یک اصل کار استفاده می کند: شاخه های گرافیتی که از طریق ماتریس برنزی یا برنجی پخش می شوند، یک فیلم انتقال را روی شفت قرار می دهند، بنابراین یاتاقان ضریب اصطکاک پایینی را حفظ می کند حتی زمانی که گریس یا روغن دوباره پر نمی شود.

محدوده HZ-JDB ما و جایی که هر نوع مناسب است

ما سه نوع محصول را تحت دسته آستین مس گرافیت HZ-JDB عرضه می کنیم. انتخاب به جهت بار، طراحی محفظه و اینکه آیا برنامه به موقعیت محوری یا رابط کشویی نیاز دارد بستگی دارد.

برای کاربردهایی که به رابط فلزی روغن کاری شده نیز نیاز دارند، غلاف مسی تک فلزی HZ-090 و یاتاقان کامپوزیت دو فلزی HZ-800 ما گزینه‌های شیار روغنی و پشت فولادی را در همان کارخانه پوشش می‌دهند.

نمرات مواد و محدودیت های کاری

ما بوش های HZ-JDB را از چندین درجه آلیاژ مس ماشین می کنیم تا بتوان یاتاقان را با بار، دما و شرایط روانکاری مطابقت داد. جدول زیر شاخص های فنی اصلی را که هنگام تهیه یک پروپوزال روی آنها کار می کنیم، خلاصه می کند.

JDB-1 درجه همه منظوره ما برای مخلوط خشک و روغنی، از جمله قرار گرفتن در معرض آب است. JDB-2 مناسب موقعیت های کم بار و دمای بالا است. JDB-3 با ترکیب پشتیبان فولادی با روکش برنزی باعث صرفه جویی در هزینه می شود. JDB-4 جایگزین JDB-2 می شود که نیازهای مکانیکی کمتر است. JDB-5 درجه تقویت شده برای تکیه گاه های بالابر سنگین است، اما ماتریس فولادی آن برای تماس با آب، اسید یا قلیایی در نظر گرفته نشده است.

اندازه ها، تحمل ها و گزینه های پیکربندی

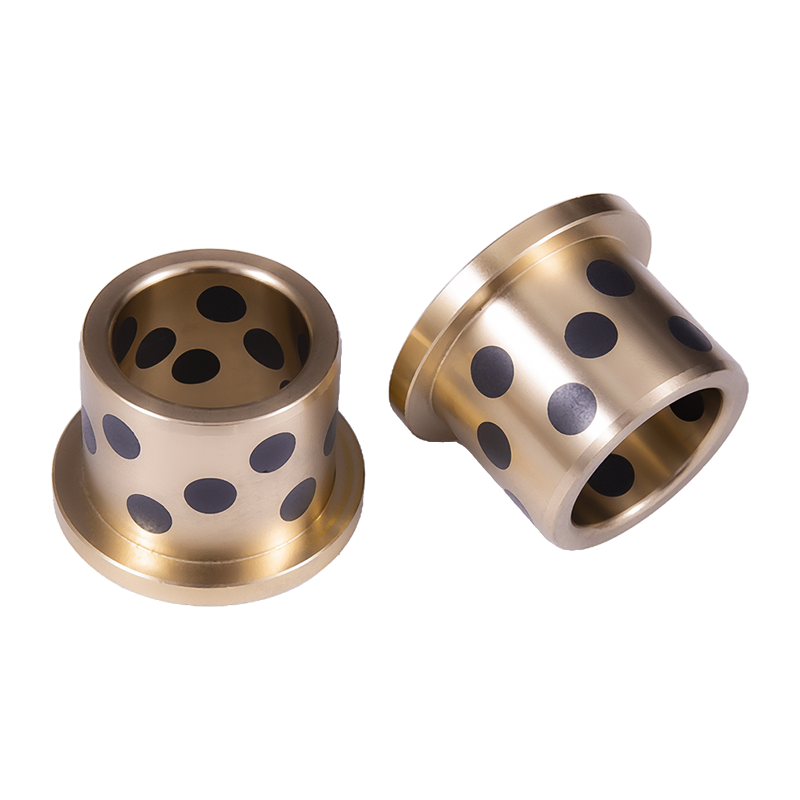

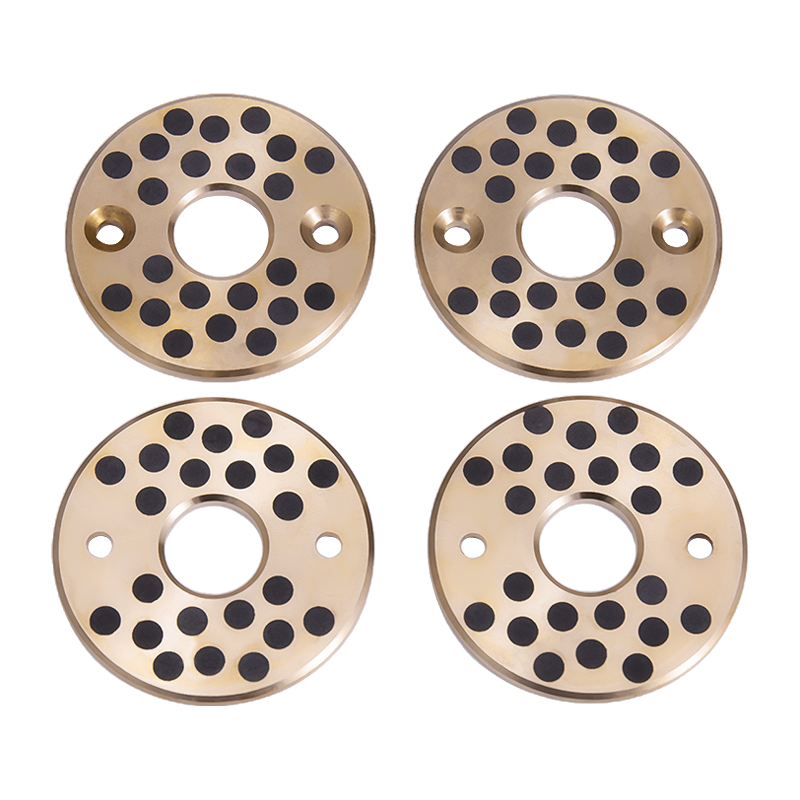

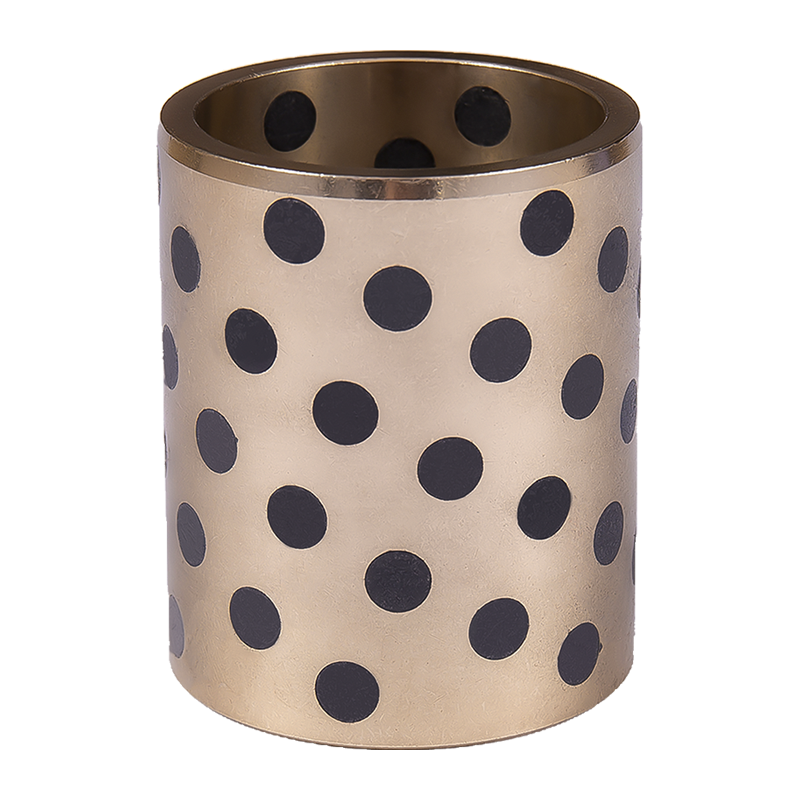

آستین های مستقیم HZ-JDB در اندازه های متریک استاندارد از سوراخ 8 میلی متر تا 150 میلی متر تولید می شوند، با اندازه های اضافی در صورت درخواست در دسترس هستند. آستین های فلنج دار HZ-JFB از دهانه 10 میلی متر تا 120 میلی متر با قطر فلنج مطابق با شانه محفظه اجرا می شوند. لغزنده گرافیت HZ-JSP در عرض 28 میلی متر تا 150 میلی متر و طول از 75 میلی متر تا 350 میلی متر عرضه می شود.

• تحمل سوراخ: F7 برای آستین‌های مستقیم، با انواع فلنج‌دار مطابق با همان کلاس مناسب.
• قطر خارجی: m6 برای قرار دادن پرس در محفظه ماشینکاری شده.
• تحمل طول: 0.30- تا 0.10- میلی متر در آستین های مستقیم استاندارد.
• الگوی پلاگین گرافیت: توزیع استاندارد یا تنظیم شده برای منطقه بار و نوع حرکت.
• گزینه های فلنج: فلنج ساده، فلنج پخ دار یا فلنج با سوراخ های نصب.
• پایان سطح: سوراخ و OD ماشینکاری شده، با شیارهای روغن اختیاری یا سوراخ های روغن کاری.

ما همچنین محصولات خود روان کننده مرتبط مانند یاتاقان های خود روان کننده HZ-10 و یاتاقان های روغن کاری مرزی HZ-20 را زمانی که یک پروژه به ترکیبی از انواع بلبرینگ از یک تامین کننده نیاز دارد، تولید می کنیم.

تناسب برنامه و شرایط فرآیند

آستین های مس گرافیت HZ-JDB در مواردی استفاده می شود که فواصل روانکاری را نمی توان به طور قابل اعتماد حفظ کرد. گرافیت تعبیه شده یک لایه روان کننده جامد پیوسته را فراهم می کند، بنابراین بلبرینگ در شرایط گرد و غبار، خشک یا گرمای زیاد به کار خود ادامه می دهد. موقعیت‌های معمولی شامل خطوط تولید خودرو و لوکوموتیو، اتصالات توربین، درهای کار و تصادف مخزن، ماشین‌آلات پلاستیکی، لوازم جانبی پانچ پرس و محورهای ماشین‌های ساختمانی است.

برای حرکت با بار زیاد، متناوب یا نوسانی، ماتریس آلیاژ مس بار فشاری را حمل می کند در حالی که گرافیت اصطکاک را در سطح تماس کاهش می دهد. رسانایی حرارتی مس به اتلاف گرمای تولید شده در رابط یاتاقان کمک می کند، که از عملکرد پایدار در تجهیزات مداوم پشتیبانی می کند.

کنترل کیفیت و پذیرش

کارخانه ما تحت یک سیستم مدیریت کیفیت کار می کند و دارای گواهینامه IATF16949 برای تامین خودرو است. ما آلیاژ مس ورودی را بررسی می کنیم، محل قرارگیری پلاگین گرافیت را کنترل می کنیم و سوراخ، OD و طول را در برابر نقشه قبل از بسته بندی بررسی می کنیم. برای سفارشات پروژه، ما می توانیم سوابق بازرسی ابعادی و گواهی مواد را همراه با محموله ارائه کنیم.

آزمایش پذیرش معمولاً تناسب، وضعیت سطح، توزیع گرافیت و در صورت لزوم، بررسی اولیه بر اساس نمونه را پوشش می‌دهد. ما طرح بازرسی را با مشتری قبل از تولید توافق می کنیم تا بوش های تحویلی با نقشه و شرایط کار مطابقت داشته باشند.

اطلاعاتی که ما برای پیکربندی راه حل شما استفاده می کنیم

برای تهیه پروپوزال آستین مس گرافیت HZ-JDB مناسب، به ورودی های پروژه زیر نیاز داریم. هرچه داده ها کامل تر باشند، می توانیم با دقت بیشتری درجه، اندازه و الگوی گرافیت را مطابقت دهیم.

• قطر شفت و سوراخ محفظه، با کلاس تلرانس.
• بار شعاعی، بار محوری و جهت حرکت (دوار، نوسانی یا خطی).
• محدوده دمای عملیاتی و شرایط محیطی (گرد و غبار، آب، مواد شیمیایی).
• چرخه سرعت و کار، از جمله فرکانس شروع-ایست.
• شرایط روغن کاری: خشک، روغنی، گریس یا روغن کاری شده با آب.
• طول آستین، نیاز فلنج و هرگونه محدودیت نصب.
• مقدار سالانه و برنامه تحویل.
• نقاشی یا نمونه، در صورت نیاز به نمایه سفارشی.

این جزئیات را از طریق استعلام محصول ما ارسال کنید و ما درجه، ابعاد و طرح گرافیت توصیه شده را تأیید خواهیم کرد. نمونه ها در 3 روز تولید می شوند و خروجی روزانه ما به 500000 قطعه در سراسر خطوط بلبرینگ خود روان کننده می رسد.

نصب، نگهداری و قابلیت سرویس دهی

بوش های HZ-JDB توسط پرس فیت در محفظه ماشینکاری شده نصب می شوند. قطر بیرونی m6 و سوراخ F7 تداخل لازم برای نگه داشتن آستین بدون بست های اضافی را ایجاد می کند. برای انواع فلنجی، فلنج در مقابل صفحه محفظه قرار می گیرد و از حرکت محوری جلوگیری می کند. برای جلوگیری از آسیب رساندن به شاخه های گرافیتی در حین مونتاژ، پخ سرب را روی سوراخ محفظه توصیه می کنیم.

پس از نصب، بلبرینگ نیازی به گریس کاری معمولی ندارد. بررسی های تعمیر و نگهداری بر عمق سایش، وضعیت سطح شفت و هرگونه نشانه ای از گرمای بیش از حد تمرکز می کنند. از آنجایی که لایه گرافیتی خود تجدید می شود، بوشینگ به کار خود ادامه می دهد حتی اگر لایه روان کننده اولیه مختل شود. تعویض از همان رویه پرس فیت پیروی می کند و ما بوش های یدکی را به نقشه اصلی عرضه می کنیم.

سوالات متداول

تفاوت بین HZ-JDB و HZ-JFB چیست؟

HZ-JDB یک آستین استوانه ای مستقیم برای بارهای شعاعی است. HZ-JFB یک فلنج یکپارچه اضافه می کند که یاتاقان را به صورت محوری قرار می دهد و بار را در یک منطقه بزرگتر توزیع می کند. هر دو از یک اصل خود روانکاری مس-گرافیت استفاده می کنند.

آیا بوش های HZ-JDB می توانند کاملا خشک شوند؟

بله. گرافیت تعبیه شده روانکاری جامد را فراهم می کند، بنابراین بلبرینگ بدون روغن یا گریس کار می کند. دویدن خشک در موقعیت‌های گرد و غبار، دمای بالا یا غیرقابل دسترس که روغن‌کاری غیرعملی است، رایج است.

کدام درجه را برای بار زیاد و دمای بالا انتخاب کنم؟

JDB-1 وظیفه بارگذاری بالا را تا 100 نیوتن بر میلی متر مربع و 300 درجه سانتی گراد تحمل می کند. JDB-5 تا 250 نیوتن بر میلی‌متر مربع را برای تکیه‌گاه‌های بلند کردن سنگین پشتیبانی می‌کند، اما برای آب، اسید یا قلیایی مناسب نیست. JDB-2 و JDB-4 موقعیت های کم بار و دمای بالا را پوشش می دهند.

آیا اندازه های سفارشی و الگوهای گرافیت تولید می کنید؟

ما سوراخ ها، طول ها، فلنج ها و توزیع های گرافیت سفارشی را از نقشه های مشتری ماشین می کنیم. اندازه‌های متریک استاندارد 8 تا 150 میلی‌متر برای آستین‌های مستقیم و 10 تا 120 میلی‌متر برای انواع فلنجی را پوشش می‌دهند، با اندازه‌های اضافی در صورت درخواست موجود است.

برای نقل قول به چه اطلاعاتی نیاز دارید؟

ابعاد شفت و محفظه، بار، سرعت، دما، وضعیت روغن کاری، مقدار و برنامه تحویل. یک نقاشی یا نمونه به ما کمک می کند پیکربندی دقیق را تأیید کنیم. ما ظرف 12 ساعت از روز کاری به سوالات پاسخ می دهیم.

بوشینگ ها چگونه بسته بندی و تحویل می شوند؟

بوش ها برای محافظت از سطوح ماشین کاری شده و شاخه های گرافیتی در طول حمل و نقل بسته بندی می شوند. ما بسته‌بندی، برچسب‌گذاری و محدوده تحویل را با سفارش تأیید می‌کنیم و می‌توانیم سوابق بازرسی و گواهی‌های مواد برای محموله‌های پروژه را شامل شود.
