بلبرینگ پلاستیک مهندسی HZ-EP تولیدکنندگان

بلبرینگ های پلاستیک مهندسی HZ-EP چیست؟

یاتاقان های HZ-EP عناصر کشویی ساده ای هستند که از ترموپلاستیک های مهندسی با قالب گیری تزریقی، با تقویت فیبر و پرکننده های روان کننده جامد در جایی که وظیفه ایجاب می کند، تشکیل شده اند. از آنجایی که هندسه به جای چرخه ماشینکاری از قالب ناشی می شود، ما می توانیم دنده ها، فلنج ها، محفظه های روغن یا گریس، ویژگی های گیره و سوراخ های غیر دایره ای تولید کنیم که در برنز یا فولاد گران هستند.

ماتریس مواد روان کننده را حمل می کند، بنابراین یاتاقان خشک یا تنها با روغن کاری مرزی کار می کند. اصطکاک هم در شرایط خشک و هم در شرایط روانکاری کم باقی می ماند و پلیمر محیط های مرطوب، شور و مواد شیمیایی ملایم را که در آن بوش فلزی خورده می شود، تحمل می کند. چگالی کم همچنین جرم چرخشی و نویز منتقل شده را کاهش می دهد.

جایی که محدوده مناسب است

• قطعات خودرو - لولاهای صندلی، محورهای پدال، نقاط چفت و اتصال، پایه‌های موتور و مکانیسم‌های داخلی.
• ماشین آلات صنعتی - درایوهای نوار نقاله، خطوط بسته بندی و برچسب گذاری، پیروان بادامک و اتصالات چرخشی کم سرعت.
• تجهیزات پزشکی و آزمایشگاهی - مجموعه ها، سانتریفیوژها و ابزارهای کنترل شده با رطوبت که آلودگی روان کننده غیرقابل قبول است.
• تجهیزات کشاورزی و فضای باز - نقاط محوری و اتصالات در معرض گرد و غبار، شستشو و آب و هوا.

محدوده محصولات HZ-EP ما

خانواده HZ-EP بر اساس نوع حرکت و سبک نصب سازماندهی شده است، بنابراین می توان یک پروژه را با نزدیکترین هندسه استاندارد قبل از بحث در مورد هر ابزاری مطابقت داد.

مواد و مشخصات بحرانی

فیلم استاندارد HZ-LIN و نمرات دقیق از یک ماتریس پلاستیکی مهندسی با استحکام بالا مانند POM یا PA66، تقویت شده با الیاف و بارگیری شده با روان کننده های جامد از جمله PTFE و گرافیت استفاده می کند. روان کننده به تدریج تحت حرکت آزاد می شود، که ضریب اصطکاک را در منطقه 0.05-0.15 در حدود -40 درجه سانتیگراد تا 120 درجه سانتیگراد حفظ می کند و مقادیر PV دینامیکی را تا حدود 1.5 MPa·m/s پشتیبانی می کند.

• مقاومت فشاری استاتیک - تا حدود 120 مگاپاسکال برای گریدهای فیلم تقویت شده.

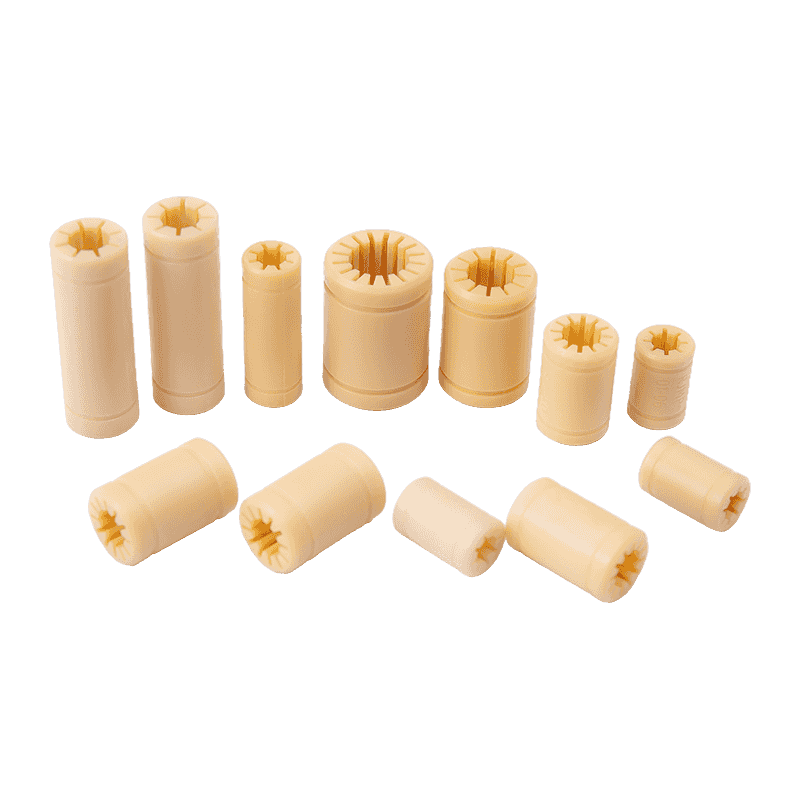

• تحمل سوراخ دقیق - بوش های دقیق HZ-LIN تا حدود 0.02 ± میلی متر با زبری حفره Ra ≤ 0.8 میکرومتر برای جلوگیری از لغزش نگه داشته می شوند.
• جذب رطوبت - زیر 0.5٪ برای درجه دقیق، ثابت نگه داشتن ابعاد در تجهیزات کنترل شده با رطوبت.
• مناسب مسکن - بوش‌های دقیق برای محفظه‌های H7 و نصب پرس فیت ابعادی دارند.
• رتبه بندی بارگذاری - جداول کاتالوگ ظرفیت بار پویا و استاتیک را به ازای هر اندازه حفره فهرست می‌کنند، برای مثال LIN-00-20 در 1125 نیوتن پویا و 7875 نیوتن استاتیک.

از آنجایی که پلیمر از نظر شیمیایی خنثی و غیر متخلخل است، در برابر اکسیداسیون، اسیدهای رقیق و قرار گرفتن در معرض نمک مقاومت می کند و از رشد میکروبی پشتیبانی نمی کند - مربوط به مجموعه های مجاور مواد غذایی و پزشکی. آلاینده‌های سخت به‌جای اینکه شفت را بکوبند در سطح قرار می‌گیرند.

سرعت، بار و رفتار حرارتی

ترموپلاستیک ها با برنز تحت سرعت رفتار متفاوتی دارند. گرمای تولید شده در رابط لغزشی باید از طریق شفت و محفظه خارج شود، بنابراین PV مجاز با افزایش سرعت مداوم و با نزدیک شدن دمای محیط به حد مجاز مواد کاهش می یابد. یاتاقان را اندازه می‌گیریم تا حاصل ضرب فشار تماس و سرعت لغزش در چرخه کاری واقعی، نه در یک اوج اسمی، درون پوشش مواد باقی بماند.

پایداری ابعادی در زیر گرما یک مزیت واقعی است: پلیمر مانند فلز منبسط نمی شود، بنابراین فاصله قابل پیش بینی باقی می ماند و خطر تشنج ناشی از رشد حرارتی کاهش می یابد. این سازه همچنین لرزش هارمونیک را کاهش می دهد که نویز و رزونانس را در ماشین آلات دقیق کاهش می دهد.

گزینه های پیکربندی

در خانواده HZ-EP ما درجه مواد، ضخامت دیوار، نوار تحمل سوراخ، فرم فلنج، جیب های روغن کاری، لبه های آب بندی و پخ های انتهایی را متناسب با مونتاژ تنظیم می کنیم. تصمیمات پیکربندی معمولی عبارتند از:

• رزین پایه و بسته پرکننده - پر نشده، تقویت شده با الیاف یا روان کننده جامد.
• کلاس تحمل حفره و قطر خارجی مطابق با تناسب شفت و سوراخ محفظه است.

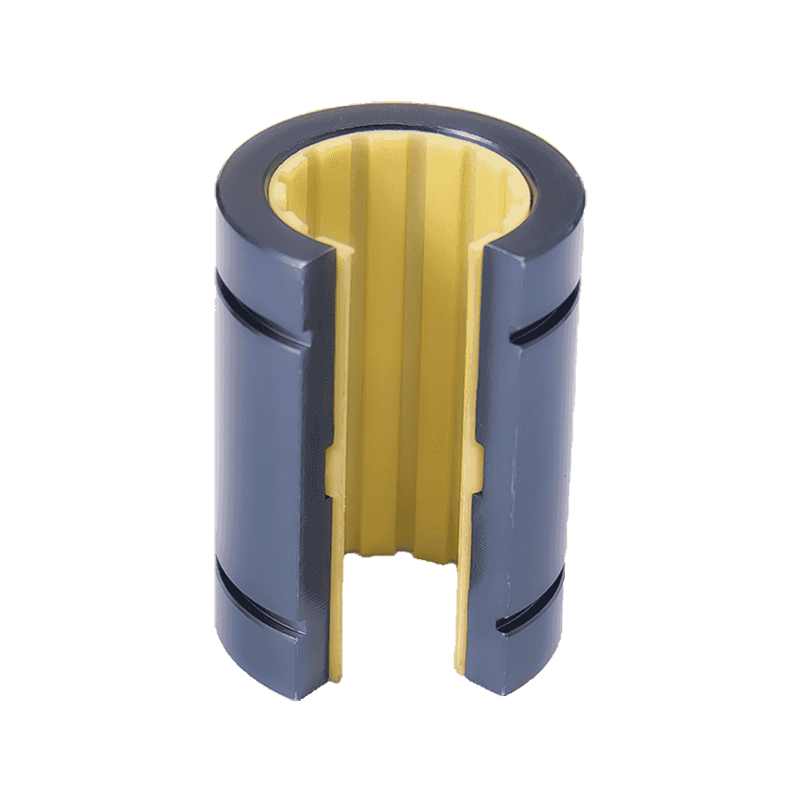

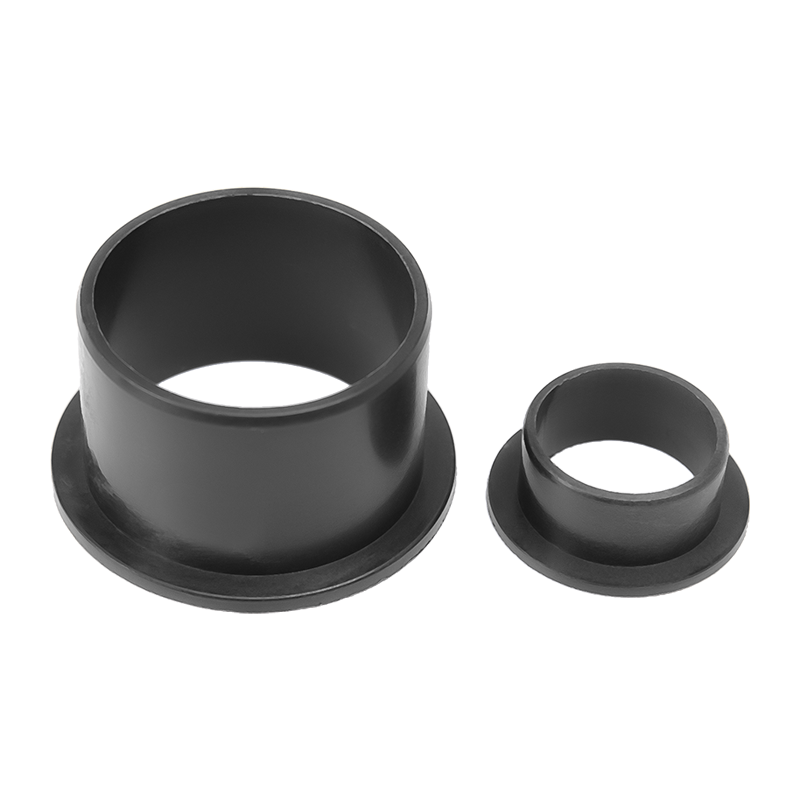

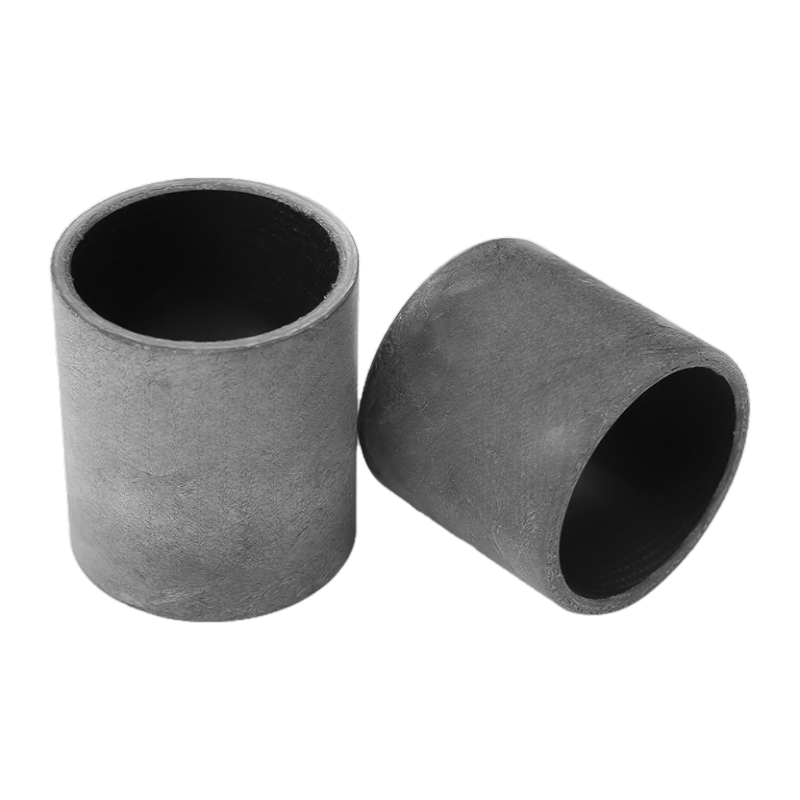

• هندسه لغزشی ساده، فلنجدار، مهر و موم شده یا خطی.
• سوراخ های روغن، شیارهای گریس یا جیب های الماسی که در آن روغن کاری مرزی در دسترس است.
• رنگ و علامت گذاری برای شناسایی خط مونتاژ.

در مواردی که اندازه کاتالوگ استاندارد مناسب نیست، یک نقشه را بررسی می کنیم و تأیید می کنیم که آیا قالب موجود قابل تطبیق است یا به ابزار جدیدی نیاز است. قالب‌سازی در داخل خانه انجام می‌شود که مسیر ترسیم تا اولین مقاله را کوتاه می‌کند.

نصب، مونتاژ و یکپارچه سازی خط

یاتاقان‌های HZ-EP برای مونتاژ مستقیم با فشار مناسب با حداقل فشار طراحی شده‌اند که خطر اعوجاج حفره روی خط را کاهش می‌دهد. نمرات دقیق با بدنه های H7 سازگار است. گریدهای فیلم کشویی با نقشه‌های مونتاژ سوراخ پایه ارائه می‌شوند، بنابراین می‌توان سوراخ‌های محفظه، عرض شیار و ویژگی‌های نگهدارنده را برای مطابقت با ماشین کاری کرد.

برای مونتاژ خودکار می‌توانیم پخ‌های ورودی، شانه‌های نگهدارنده و ویژگی‌های جهت‌گیری را تعریف کنیم و گزارش ابعادی مورد نیاز برای تنظیم نیروی فشار و ضربه را ارائه کنیم. پایان شفت به اندازه بلبرینگ اهمیت دارد: شفت زمینی و سخت شده در محدوده Ra 0.2-0.8 میکرومتر پایدارترین رفتار اصطکاک را نشان می دهد، در حالی که شفت های بسیار ناهموار سایش را تسریع می کنند.

کنترل کیفیت و پذیرش

تولید بر روی بیش از 280 مجموعه تجهیزات ویژه با 50 خط تولید اتوماتیک، با پشتیبانی قالب های داخلی و تیم فنی بیش از 150 نفر اجرا می شود. بازرسی ابعادی قطر سوراخ، قطر خارجی، ضخامت دیوار، هندسه فلنج و طول را در برابر نقشه توافق شده پوشش می دهد.

• بازرسی مقاله اول و گزارش ابعادی قبل از انتشار دسته ای.
• قابلیت ردیابی مواد و دسته ای از طریق قالب گیری و تکمیل.
• طرح‌های نمونه‌گیری در هر پروژه برای ویژگی‌های بحرانی توافق شده است.
• اسناد گواهی در دسترس برای برنامه های خودرو و صنعتی، از جمله IATF16949 و سوابق سیستم مدیریت کیفیت.

معیارهای پذیرش قبل از تولید در نقشه و طرح بازرسی مشخص شده است، بنابراین هر دو طرف ویژگی های یکسان را به روشی مشابه اندازه گیری می کنند.

اطلاعاتی که ما برای پیکربندی راه حل شما استفاده می کنیم

برای انتقال از یک استعلام به یک پیکربندی شرکت و نقل قول، از داده های عملیاتی زیر کار می کنیم. در جایی که مقداری هنوز ثابت نشده است، می‌توانیم یک نقطه شروع پیشنهاد کنیم و آن را در برابر برنامه تأیید کنیم.

تعمیر و نگهداری، لوازم یدکی و قابلیت سرویس

بلبرینگ های HZ-EP خود روان کننده خط چربی، فاصله روغن کاری مجدد و زمان خرابی مربوطه را حذف می کنند. در سرویس، سایش پیشرونده و قابل پیش بینی است. جایگزینی یک عمل فشار دادن به بیرون و فشار دادن با استفاده از همان سوراخ محفظه است. ما رکوردهای قالب را حفظ می کنیم، بنابراین سفارشات تکراری، هندسه اصلی را بازتولید می کنند، و می توانیم دسته های جایگزین را بر اساس مرجع طراحی اصلی عرضه کنیم.

برای برنامه‌های با حجم بالا، توصیه می‌کنیم به جای اتکا به محموله‌های اضطراری، مقدار یدکی مشخصی را در محل مشتری نگهداری کنید، و می‌توانیم قطعات را در کیت‌های آماده خط یا ظروف فله بسته‌بندی کنیم تا متناسب با فرآیند دریافت باشد.

مستندات، بسته بندی و محدوده تحویل

هر سفارش با اسناد مورد توافق در مرحله نقل قول همراه است: گزارش های بعدی، اعلامیه های مواد و رونوشت های گواهی در جایی که برنامه به آنها نیاز دارد. بسته بندی در هر قطعه مشخص شده است - کیسه های حجیم، سینی های لایه یا محافظ فردی برای سوراخ های دقیق - به طوری که قطعات بدون آسیب به سطح می رسند.

محدوده تحویل به صورت کتبی قبل از تولید تأیید می شود، شامل مقدار، بسته بندی، علامت گذاری و اسناد بازرسی شامل می شود. نمونه‌ها در سه روز برای پیکربندی‌های استاندارد تولید می‌شوند که امکان بررسی تناسب و عملکرد را قبل از متعهد شدن به یک دسته کامل فراهم می‌کند.

سوالات متداول

آیا بلبرینگ های HZ-EP می توانند کاملاً خشک شوند؟

بله. روان کننده جامد در ماتریس پلیمری رابط لغزشی را فراهم می کند، بنابراین هیچ گریس یا روغن خارجی مورد نیاز نیست. اجرای خشک شرایط عادی برای فیلم و درجه های دقیق است. در جایی که یک شیار گریس یا سوراخ روغن وجود دارد، برای افزایش عمر تحت عملکرد PV بالاتر، نه به عنوان یک نیاز اجباری، وجود دارد.

شفت جفت گیری باید چه سطح شفت و تحملی داشته باشد؟

شفت زمین در محدوده Ra 0.2-0.8 میکرومتر پایدارترین اصطکاک و رفتار سایش را ارائه می دهد. تلرانس شفت باید همراه با نوار تحمل سوراخ در جدول کاتالوگ خوانده شود، زیرا فاصله بین دویدن تفاوت بین آنهاست. قبل از انتشار، جفت را در برابر نقشه تأیید می کنیم.

چگونه بین بوش دقیق و فیلم کشویی انتخاب کنم؟

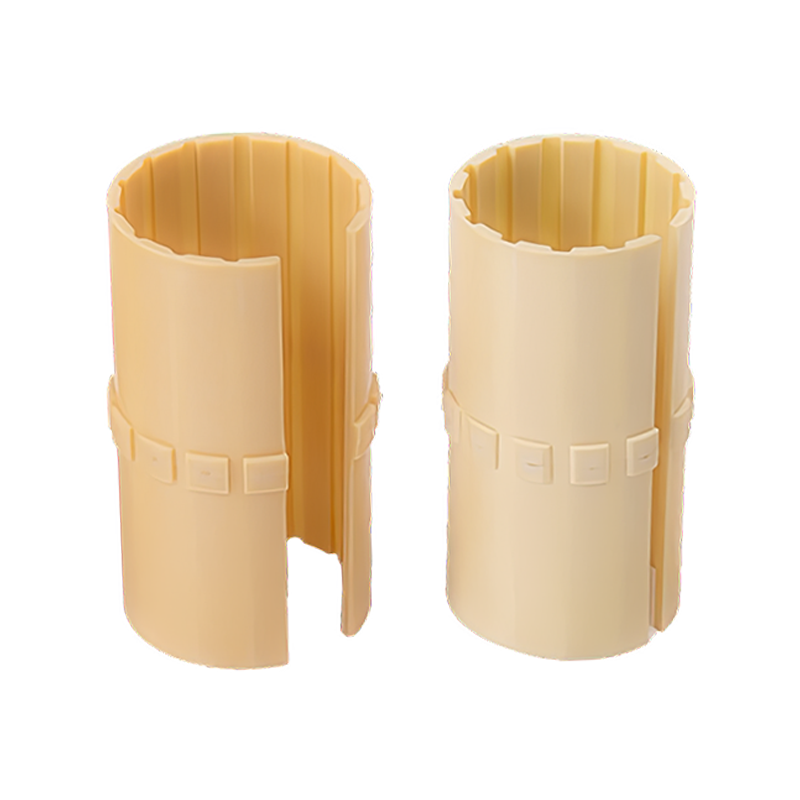

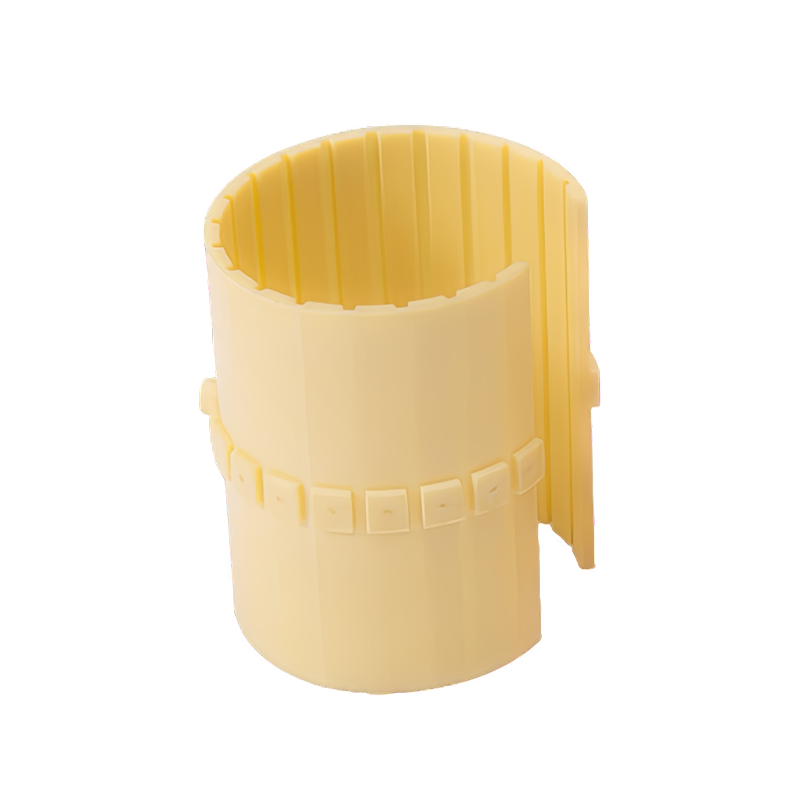

بوش دقیق یک جزء قالب‌گیری شده یا ماشین‌کاری شده با تحمل سوراخ محکم و دیواره ضخیم است که برای نصب فشرده در محفظه H7 و برای کارهای نوسانی یا میکرو حرکتی مناسب است. فیلم کشویی یک عنصر پیچیده شده با دیواره نازک برای سوراخ های بزرگتر مسکن و مجموعه های کم هزینه است و در نسخه های ساده و مهر و موم شده موجود است.

آیا می توانید اندازه یا هندسه غیر استاندارد تولید کنید؟

بله. با استفاده از ابزار داخلی قالب و تیم فنی بیش از 150 نفر، ما قالب‌های موجود را تطبیق می‌دهیم یا قالب‌های جدیدی را برای سوراخ‌های غیر دایره‌ای، فلنج‌ها، ویژگی‌های نگهدارنده و لبه‌های آب‌بندی توسعه می‌دهیم. نقشه را با داده های عملیاتی ارسال کنید و ما امکان سنجی و مسیر ابزارسازی را تایید خواهیم کرد.

زمان سرب معمولی برای نمونه ها و تولید چقدر است؟

نمونه برای پیکربندی استاندارد در سه روز تولید می شود. زمان‌بندی تولید به این بستگی دارد که آیا می‌توان از ابزار موجود استفاده کرد یا به قالب جدیدی نیاز است، و پس از ثابت شدن نقشه و حجم سالانه، در نقل قول تأیید می‌شود.

کدام اسناد همراه با یک حمل و نقل است؟

اسناد بر اساس برنامه مورد توافق قرار می گیرند و می توانند شامل گزارش های بازرسی ابعادی، اعلامیه های مواد و رونوشت های گواهی باشد. مجموعه دقیق در تأیید سفارش ذکر شده است تا بازرسی دریافت کننده بداند چه انتظاری دارد.
