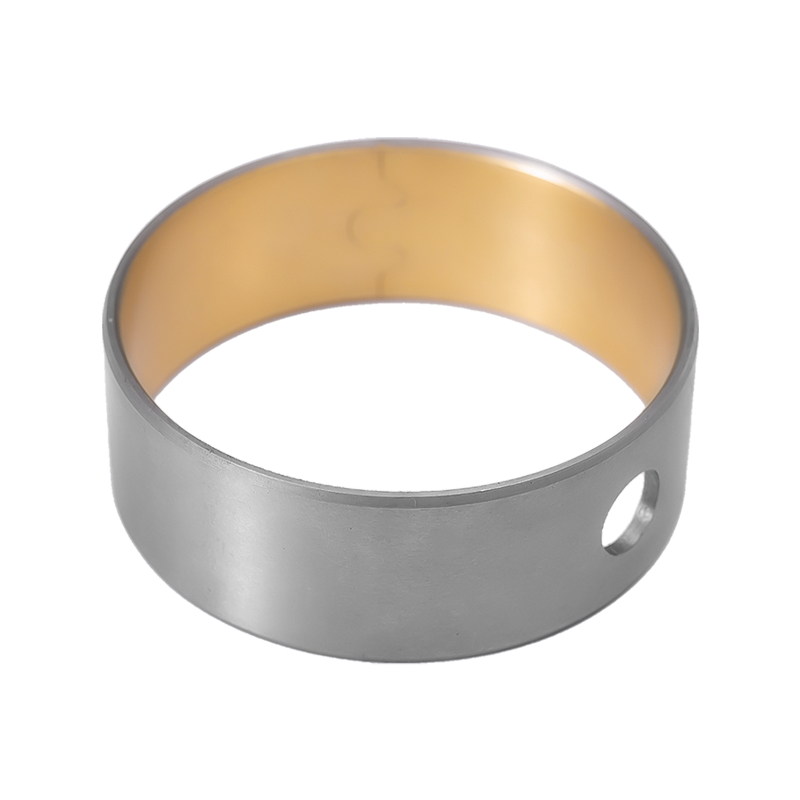

یاتاقان کامپوزیت دو فلزی HZ801 طبیعی برای مقاومت در برابر بارهای شدید، دمای بالا و شرای...
ویژگی های مواد مواد یاتاقان با روکش برنز با پشت فولادی برای کاربردهای روغن کاری...

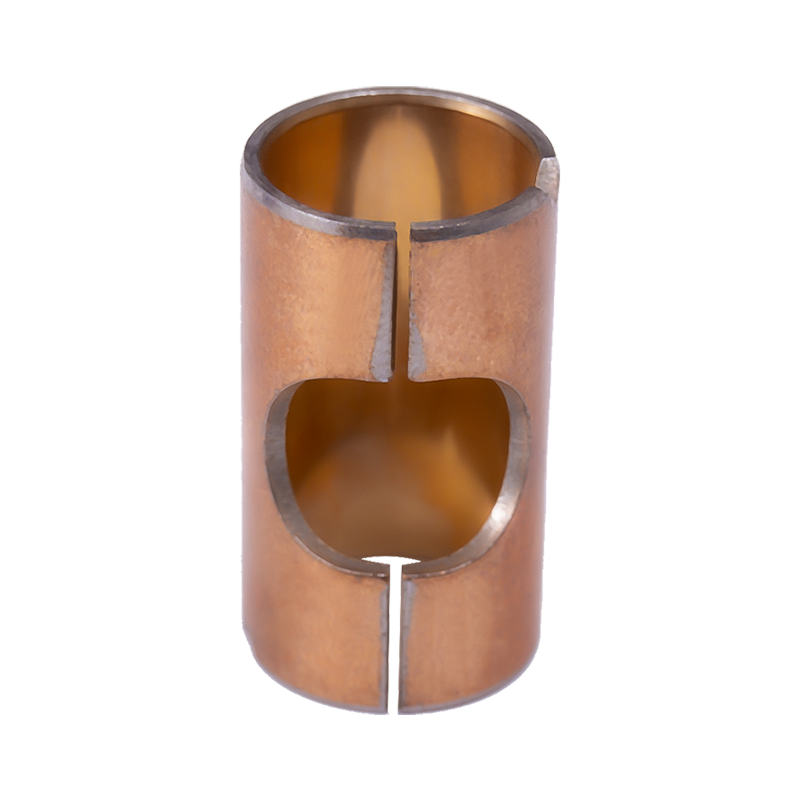

بلبرینگ کامپوزیت دو فلزی با روکش مس HZ803 دارای طراحی دو لایه با پشتی فولادی سخت شده و ...
یاتاقان کامپوزیت دو فلزی با روکش مس HZ804 شیارهای روغن مهندسی شده با دقت را در سطح مسی ...

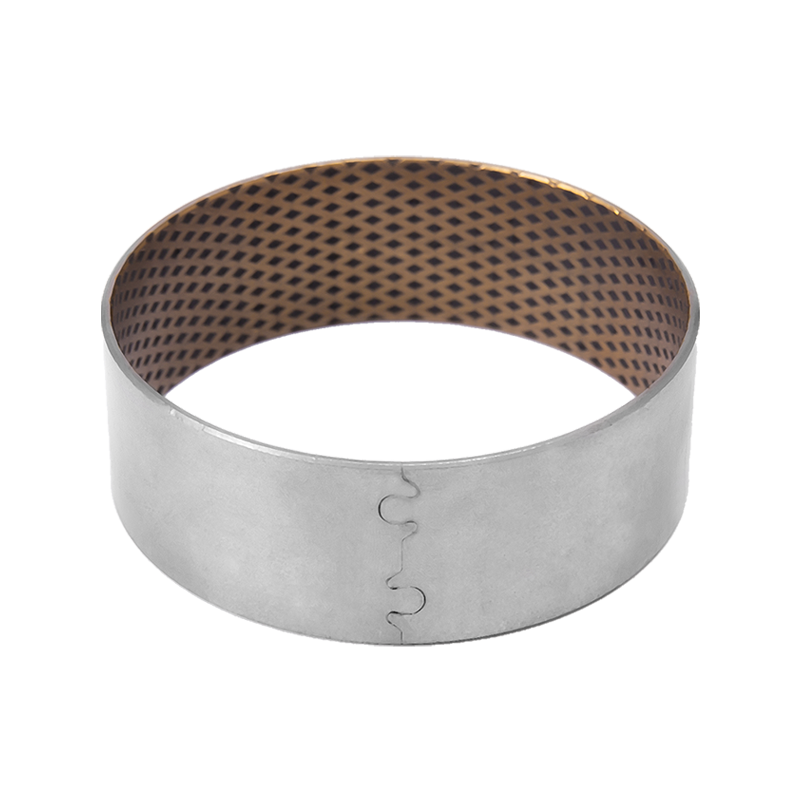

بررسی اجمالی محصول HZ08G نوعی یاتاقان مبتنی بر آلیاژهای برنز فولاد سرب است که ب...
با توجه به ویژگی های مواد بلبرینگ دو فلزی HZ، یاتاقان های دو فلزی HZ باید در محیط روغن کاری شده کار کنند. با توجه به سناریوهای کاربردی مختلف، آنها را می توان به طور کلی برای سه شرایط روانکاری طراحی کرد. در سناریوهای حرکتی با سرعت کم مانند پل های تعادل خودرو، صفحات فولادی فنری، کفشک های ترمز، بند فرمان، راهنماهای پانچ، چرخ های محرک بولدوزر، چرخ های متحرک و سایر قطعات، می توان آنها را برای روانکاری گریس طراحی کرد، یعنی در هنگام مونتاژ، گریس به سطح بلبرینگ اعمال شود و سپس در هنگام مونتاژ به طور منظم به سطح بلبرینگ اضافه شود. در سناریوهای حرکتی با سرعت متوسط مانند میله‌های اتصال، شفت‌های ماشین‌های پانچ و برش، چرخ‌های نوار نقاله و سایر قسمت‌ها، می‌توان آنها را به گونه‌ای طراحی کرد که به روغنکاری فنجان روغن مجهز شوند. در سناریوهای حرکتی با سرعت بالا مانند جعبه دنده، پمپ روغن، سیلندر روغن، موتور، کلاچ و سایر قطعات، می توان آنها را برای روانکاری غوطه ور در روغن طراحی کرد.
شرکت فناوری ژجیانگ هوآژو یک تولید کننده بلبرینگ های ساده در چین است. بلبرینگ کامپوزیت دو فلزی HZ-800 خانواده ما با پوشش فولادی و با روکش سرب برنز برای کارکرد بار بالا با روغن روغن کاری شده است. ما گریدهای مواد HZ800، HZ720، HZ700، HZJ20 و HZ930 را به صورت بوش، آستین پیچیده، قطعات فلنجی و واشرهای تراست تولید می کنیم که برای برنامه های خودروسازی، ساختمانی، کشاورزی و صنعتی عمومی عرضه می شود.
این محدوده حول یک نوار دو فلزی ساخته شده است: یک پشتیبان فولادی کم کربن برای استحکام ساختاری و اتلاف گرما، که به صورت متالورژیکی به یک پوشش آلیاژ مس که سطح لغزش را حمل می کند، متصل شده است. قطعات در کارخانه Nanxun ما تشکیل، ماشینکاری و تکمیل می‌شوند، جایی که بیش از 280 مجموعه تجهیزات ویژه و 50 خط تولید خودکار از برنامه‌های حجمی و همچنین هندسه‌های سفارشی پشتیبانی می‌کنند.
هر قطعه HZ-800 ساختار دو فلزی یکسانی دارد، اما ویژگی پرداخت سطح و روانکاری برای نقطه کار انتخاب شده است. انواع صفحه صاف با یک صفحه کشویی ساده اجرا می شوند. انواع شیار روغنی کانال های ماشینکاری شده ای را حمل می کنند که روان کننده را در سراسر منطقه بارگذاری شده توزیع می کند. انواع مسی پوشش داده شده یک لایه آبکاری شده برای هدایت حرارتی و رفتار در حال اجرا اضافه می کنند. نسخه‌های تعبیه‌شده با گرافیت و فلنج‌های جوشی، خانواده را به شرایط نصب و روانکاری خاص گسترش می‌دهند.
| مدل | سطح / ویژگی | تناسب معمولی |
|---|---|---|
| HZ801 | رنگ طبیعی، بشقاب صاف | بوش ها و واشرهای پر ضربه و لرزان؛ روغنکاری مرزی یا مخلوط |
| HZ802 | رنگ طبیعی، شیار روغنی | چرخ دنده فرمان، بوش های کینگ پین، بوش های پدال، تجهیزات بالابر |
| HZ803 | ورق مسی صاف | موتورهای الکتریکی، پمپ های هیدرولیک، نیمه روانکاری در حال کار |
| HZ804 | روکش مسی، شیار روغنی | چرخش مداوم روغن کاری شده با تغذیه روغن کنترل شده |
| HZ08G | بوش مسی دو فلزی با گرافیت تعبیه شده است | برنامه‌هایی که در هنگام راه‌اندازی به روغنکاری خشک پشتیبان نیاز دارند |

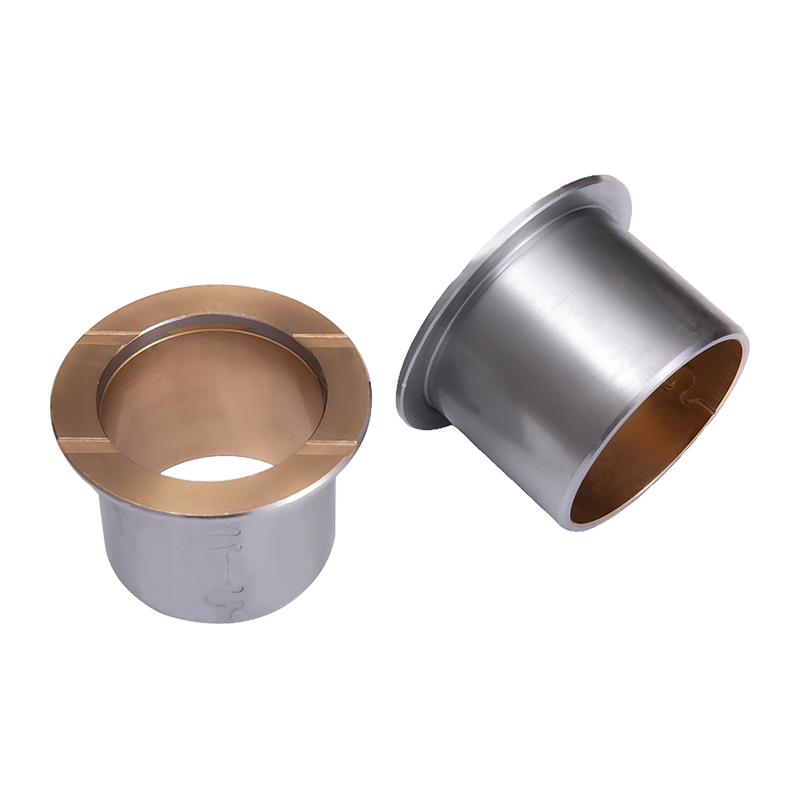

| HZ08M | کامپوزیت دو فلزی فلنج جوش داده شده | موقعیت محوری به اضافه بار شعاعی در یک قسمت |
آلیاژ پوشش بار مجاز، سختی و سقف دما را تعیین می کند. ما پنج درجه استاندارد تولید می‌کنیم که هر کدام دارای معادل‌های بین‌المللی شناخته‌شده هستند، بنابراین نقشه‌ای که به کدهای SAE، GLYCO یا JIS ارجاع می‌دهد می‌تواند بدون طراحی مجدد محفظه با مواد Huazhou مطابقت داده شود.
سختی شفت جفت در هر درجه مشخص شده است - 53 HRC برای HZ800 و HZ930، 50 HRC برای HZ720، 270 HB برای HZ700 و 250 HB برای HZJ20 - بنابراین مواد شفت و عملیات حرارتی بخشی از انتخاب بلبرینگ هستند، نه تصمیمی جداگانه.
بلبرینگ های HZ-800 باید در یک محیط روغن کاری شده کار کنند. ما به جای اعمال یک الگو برای هر قسمت، روش روانکاری را در اطراف پروفیل حرکت طراحی می کنیم.
حرکت با سرعت کم - پل های تعادل خودرو، صفحات فولادی فنری، کفش های ترمز، بند انگشت فرمان، راهنماهای پانچ، محرک بولدوزر و چرخ های متحرک. گریس در مونتاژ اعمال می شود و در فواصل زمانی سرویس دوباره پر می شود.
حرکت با سرعت متوسط - میله‌های اتصال، شفت‌های ماشین آلات پانچ و برش، چرخ‌های نقاله. تغذیه روغن از طریق محفظه یا شفت مرتب می شود.
حرکت با سرعت بالا - جعبه دنده، پمپ روغن، سیلندر روغن، موتور، کلاچ. یاتاقان کاملاً غرقاب کار می کند و به استحکام خستگی آستر متکی است.
HZ-800 شاخه روغن کاری شده و پر بار برنامه بلبرینگ ساده ما است. در جایی که یک پروژه به رژیم روغن کاری یا سبک مسکن متفاوتی نیاز دارد، ما خانواده مشابه را از همان کارخانه عرضه می کنیم.
قطعات HZ-800 به صورت بوش پیچیده، آستین ماشینکاری شده، بوش فلنجی، نیم بوش و واشر عرضه می شود. در آن، متغیرهای قابل تنظیم عبارتند از:
کارخانه Nanxun از ماشین های کویلینگ، پرس های پانچ، تجهیزات پخ زدن و کویلینگ خودکار و خطوط پخت مواد خام استفاده می کند که توسط هزاران مجموعه ابزار سنگ زنی پشتیبانی می شود. این پایه تجهیزات به ما این امکان را می‌دهد که به جای اینکه هر سفارش را یکبار مصرف کنیم، یکپارچگی ابعادی را در بین دسته‌های تکراری حفظ کنیم. سیستم کیفیت ما دارای گواهینامه IATF 16949 برای زنجیره تامین خودرو است و ما دارای پتنت های ملی شناسایی شرکت های فناوری پیشرفته و مدل های کاربردی هستیم که محصولات بلبرینگ را پوشش می دهند.
پذیرش برای هر پروژه توافق می شود. اسناد معمولی شامل تأیید درجه مواد در برابر کد معادل مشخص شده، سختی برنز، بازرسی ابعادی سوراخ، OD، طول و ضخامت دیوار، و وضعیت سطح پوشش و آبکاری است. در مواردی که مشتری به بازرسی مقاله اول یا تأیید نمونه نیاز دارد، ما نمونه هایی را در سه روز برای ارزیابی قبل از انتشار سری تولید می کنیم.
بوش های دو فلزی معمولاً به صورت پرس در یک محفظه ماشینکاری شده نصب می شوند. تحمل سوراخ پس از اتصال، گرد بودن محفظه و پخ ورودی، همگی بر روی ترخیص نهایی تأثیر می‌گذارند، بنابراین ما داده‌های مناسب توصیه‌شده را با بسته طراحی ارائه می‌کنیم. از آنجایی که آستر به صورت متالورژیکی به پشتی فولادی متصل شده است، می توان قطعه را به عنوان یک مورد بدون ماشینکاری مجدد محفظه تعویض کرد.
برای نقل قول دقیق یک بلبرینگ HZ-800، ما از روی برنامه کار می کنیم، نه از یک شماره کاتالوگ به تنهایی. ورودی‌های زیر به ما امکان می‌دهند درجه، هندسه و ویژگی روغنکاری را انتخاب کرده و امکان‌سنجی را تأیید کنیم.
| ورودی | آنچه ما نیاز داریم | چرا اهمیت دارد |
|---|---|---|
| ابعاد | سوراخ، OD، طول، ضخامت دیوار، اندازه فلنج، نقشه یا نمونه | مسیر شکل دهی و ماشینکاری را تعریف می کند |
| بارگذاری کنید | بار شعاعی، جهت، ضربه یا لرزش | بار و درجه دینامیکی مجاز مورد نیاز را تنظیم می کند |
| حرکت | سرعت، ضربه، چرخش یا نوسان، چرخه وظیفه | روش روانکاری درایوها و طراحی شیار |
| محیط زیست | دمای عملیاتی، آلودگی، قرار گرفتن در معرض خوردگی | سقف درجه حرارت درجه و انتخاب آبکاری را تأیید می کند |
| شفت جفت گیری | مواد، سختی، پرداخت سطح | باید حداقل HRC یا HB مشخص شده را برآورده کند |
| مسکن | تحمل سوراخ، مواد، ضخامت دیوار | فاصله پرس فیت و پس فیت را تعیین می کند |
| برنامه | حجم سالانه، اندازه دسته، برنامه تحویل، بسته بندی | طرح های ابزار، اسلات های تولید و محدوده حمل و نقل |
هر دو یاتاقان های دو فلزی با صفحه صاف با ساختاری مشابه با پشت فولادی و با پوشش سرب برنز هستند. HZ801 دارای یک روکش طبیعی برای شکستن سریع و اصطکاک پایدار تحت استرس شدید است. HZ803 یک لایه مسی آبکاری شده اضافه می کند که رسانایی حرارتی، مقاومت در برابر خوردگی و سازگاری با سطح جفت را بهبود می بخشد، که مناسب موتورها، پمپ های هیدرولیک و کار نیمه روغن کاری است.
بلبرینگ های دو فلزی HZ-800 برای کاربردهای روانکاری طراحی شده اند. نوع HZ08G تعبیه‌شده با گرافیت، روانکاری پشتیبان را در هنگام راه‌اندازی یا عملکرد متناوب فراهم می‌کند، اما اجرای خشک مداوم وظیفه مورد نظر نیست. برای عملیات کاملاً بدون نیاز به تعمیر و نگهداری، به جای آن به محدوده خود روانکاری HZ-10 نگاه می کنیم.
HZ800 با روکش CuPb10Sn10 قوی ترین درجه در خانواده است، با حداکثر بار دینامیکی مجاز 65 نیوتن بر میلی متر مربع و سقف دمای 260 درجه سانتی گراد. این انتخاب استاندارد برای بوش ها و واشرهای ارتعاشی با ضربه بالا است. HZ930 یک جایگزین بدون سرب با همان امتیاز N/mm² 65 ارائه می دهد.
بله. ما نقشه هایی را برای مشتری تولید می کنیم که شامل سوراخ های غیر استاندارد، OD، طول، ضخامت دیوار، هندسه فلنج و الگوهای شیار می شود. نمونه ها در سه روز تولید می شوند بنابراین تناسب و رفتار در حال اجرا را می توان قبل از تولید سری بررسی کرد.
درجه مواد و کد معادل، سختی برنز، سوابق بازرسی ابعادی و وضعیت سطح بسته استاندارد هستند. گزارش های بازرسی ماده اول و نمونه سوابق تایید در جایی که پروژه نیاز دارد ارائه می شود. سیستم کیفیت ما دارای گواهی IATF 16949 است.
بسته بندی و محدوده تحویل در هر سفارش توافق می شود، پوشش حفاظت از قطعات، برچسب زدن و پیکربندی کارتن یا پالت. ما به بازارهایی از جمله روسیه، مالزی، عراق و رومانی صادر می کنیم و شرایط حمل و نقل را طی بررسی سفارش تایید می کنیم.
