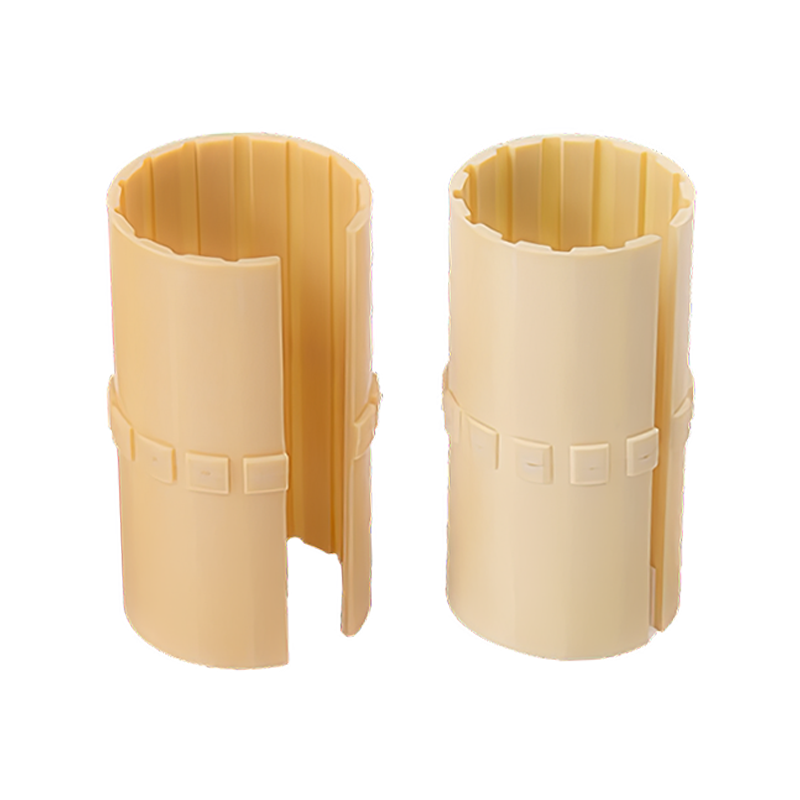

فیلم کشویی بلبرینگ پلاستیکی مهندسی مهر و موم شده HZ-LIN

فیلم کشویی یاتاقان پلاستیکی مهندسی HZ-LIN از پلیمرهای تقویت شده با الیاف پیشرفته که با روان کننده های جامد تعبیه شده اند، ساخته شده است که مقاومت در برابر سایش استثنایی و عملکرد بدون تعمیر و نگهداری را تضمین می کند. ترکیب بهینه آن از رزین پایه، الیاف تقویت‌کننده و ذرات روان‌کننده ریز محصور شده، کاهش اصطکاک را در بارها و سرعت‌های مختلف ممکن می‌سازد.

مواد: ماتریس پلاستیک مهندسی با مقاومت بالا (به عنوان مثال، POM، PA66) با روان کننده های جامد تعبیه شده (PTFE، گرافیت).

طراحی:
خود روانکاری از طریق رهاسازی کنترل شده ذرات روان کننده تحت حرکت.
مقاوم در برابر خوردگی، بی اثر شیمیایی و ایمن در برابر ورود گرد و غبار.
سبک وزن با مقاومت فشاری بالا (تا بار استاتیکی تا 120 مگا پاسکال).

عملکرد:
ضریب اصطکاک کم (μ=0.05-0.15) در بین -40 درجه سانتیگراد تا 120 درجه سانتیگراد.
مقدار PV عالی (≤1.5 MPa·m/s) برای کاربردهای پویا.
آلاینده های سخت را بدون به خطر انداختن یکپارچگی سطح جذب می کند.
کاربردها: سیستم های نوار نقاله، ماشین آلات بسته بندی، محورهای کشاورزی و اتصالات چرخشی کم سرعت.

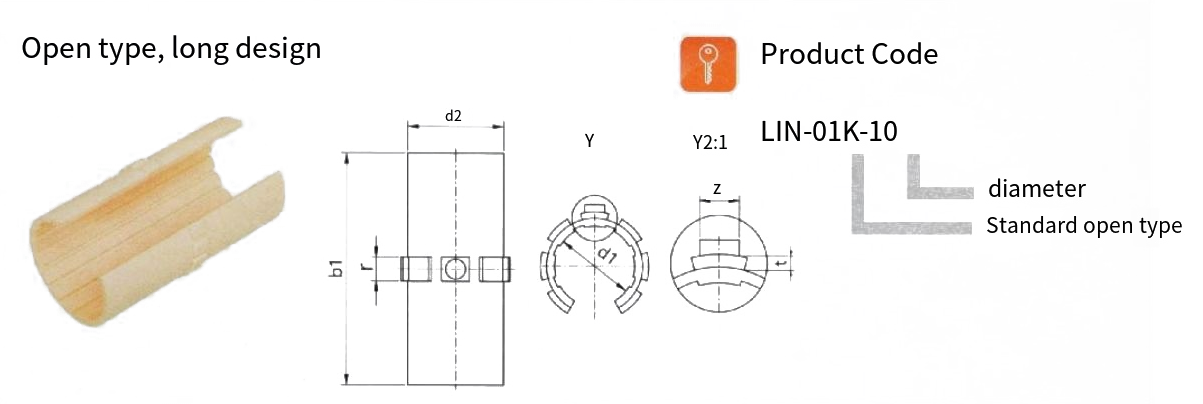

مناسب برای محورهای نگهدارنده
اندازه: میلی متر

کد محصول	d1	تحمل	D2	b1	r	تی	با	وزن g
LIN-01-10	10	0.030 0.070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0.030 0.070	14	31	3	0.8	3	1.16
LIN-01-16	16	0.030 0.070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0.030 0.070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0.030 0.070	28	57	5	0.8	الف	6.98
LIN-01-30	30	0.040 0.085	34	67	5	0.8	4	12.35
LIN-01-40	40	0.040 0.065	44	79	6	1.3	5	20.18
LIN-01-50	50	0.050 0.100	55	99	7	1.3	6	38.60

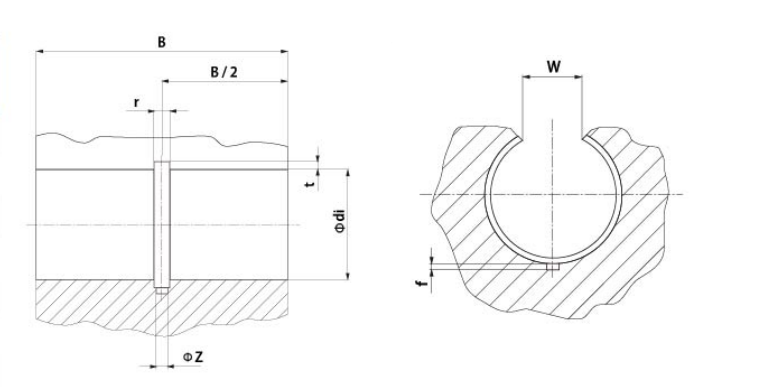

تست طراحی مونتاژ سوراخ پایه فیلم کشویی LN-01
اندازه: میلی متر

کد محصول	الفxis Φ	از H7	ب h10	دبلیو 0.2	r	تی	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

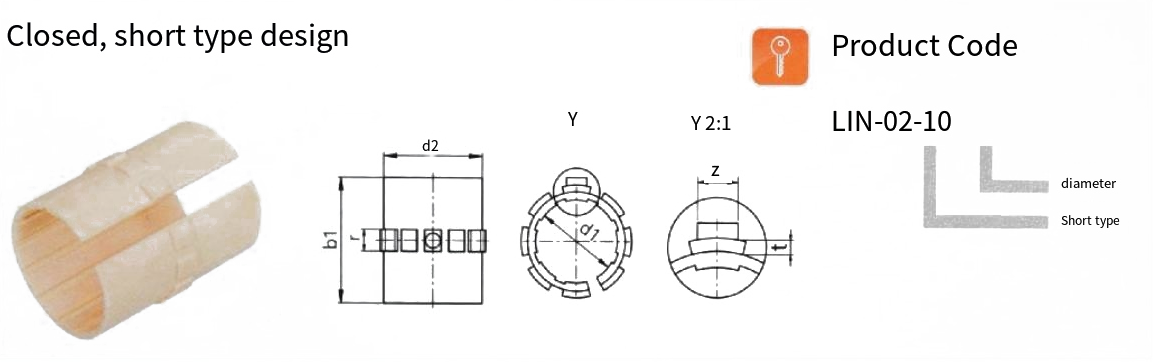

فیلم کشویی LIN

اندازه: میلی متر

کد محصول	d1	وظیفه عمومی	D2	b1	r	تی	z	حداکثر مقدار F دینامیک P=5MPa[N]	حداکثر مقدار F حالت ایستا P=35MPa[N]	دبلیوeight g
LIN-02-10	10	0.030 0.070		25		0.8	2.5	650		1.02
LIN-02-12	12	0.030 0.070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0.030 0.070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0.030 0.070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0.030 40.070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0.040 0.065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0.040 0.065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0.040 0.086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0.050 0.100	56	69	7	1.3	6	8750	61250	32.56

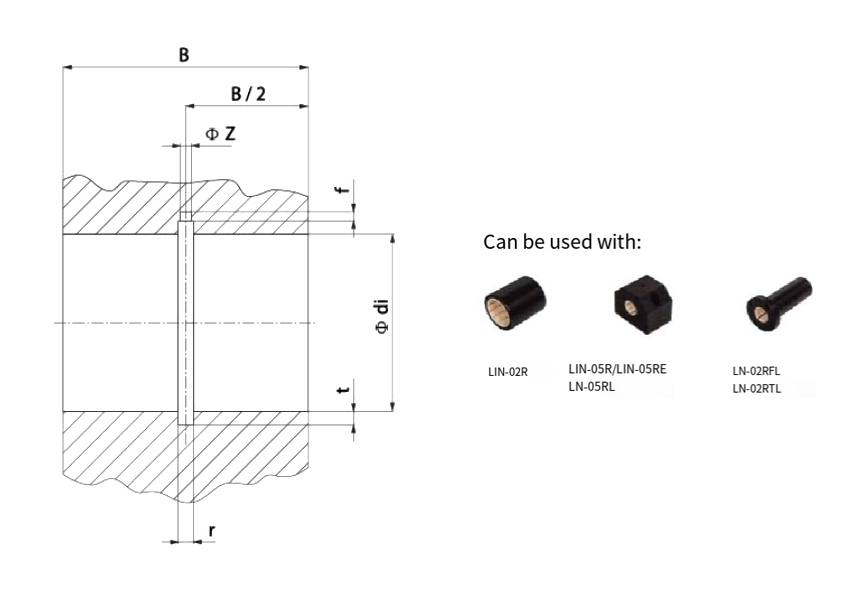

تست طراحی مونتاژ سوراخ پایه فیلم کشویی LN-02
اندازه: میلی متر

کد محصول	الفxle Φ	دی H7	ب h10	r	تی	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
