بلبرینگ های کامپوزیتی دو فلزی: راهنمای عمیق برای انواع، کاربردها و نگهداری

1.1 چیست بلبرینگ کامپوزیت دو فلزی ?

بلبرینگ های کامپوزیت دو فلزی اجزای تخصصی هستند که برای ارائه عملکرد برتر در شرایط بارگذاری و سایش بالا طراحی شده اند. آنها با اتصال دو فلز مجزا برای تشکیل یک سطح باربری ساخته می شوند که ویژگی های منحصر به فرد هر ماده را ترکیب می کند. به طور معمول، بلبرینگ از یک لایه پشتی فولادی برای استحکام ساختاری و یک ماده نرمتر و مقاوم در برابر سایش مانند برنز یا آلومینیوم به عنوان سطح یاتاقان تشکیل شده است. این ترکیب به یاتاقان های کامپوزیت دو فلزی اجازه می دهد تا دوام فولاد را همراه با خواص کاهش اصطکاک فلزات نرم تر ارائه دهند.

ساخت این بلبرینگ ها طوری طراحی شده است که در شرایط سخت عملیاتی مقاومت کنند و آنها را به انتخابی مطمئن برای طیف وسیعی از کاربردهای صنعتی تبدیل می کند. این دو فلز معمولاً با استفاده از روش‌هایی مانند روکش، پیوند انتشار یا اکستروژن به هم متصل می‌شوند و پیوند بادوام و مؤثر بین لایه‌ها را تضمین می‌کنند.

1.2 مزایای استفاده از بلبرینگ های کامپوزیت دو فلزی

بلبرینگ های کامپوزیت دو فلزی دارای چندین مزیت هستند که آنها را به انتخابی ایده آل در کاربردهای مختلف از خودرو گرفته تا هوافضا تبدیل می کند. در زیر برخی از مزایای کلیدی ذکر شده است:

ظرفیت بار بالا: ترکیب پشتی فولادی قوی با سطح یاتاقان نرم تر به این بلبرینگ ها اجازه می دهد تا بارهای بالا را به طور موثر تحمل کنند. پشتی فولادی استحکام ساختاری لازم برای پشتیبانی از ماشین آلات و تجهیزات سنگین را فراهم می کند.

مقاومت در برابر سایش عالی: سطح یاتاقان، اغلب از موادی مانند برنز یا آلومینیوم ساخته شده است، مقاومت در برابر سایش عالی را ارائه می دهد. این ویژگی باعث می‌شود یاتاقان‌های کامپوزیت دو فلزی برای کاربردهایی که اصطکاک و سایش نگرانی‌های مهمی هستند، مناسب باشند.

قدرت خستگی خوب: این بلبرینگ ها به گونه ای طراحی شده اند که چرخه های بارگذاری مکرر را بدون شکست تحمل کنند و دوام طولانی مدت را حتی در محیط های چالش برانگیز تضمین کنند. توانایی آنها در مقاومت در برابر خستگی طول عمر آنها را در کاربردهای سخت افزایش می دهد.

بهبود مقاومت در برابر خوردگی: مواد مورد استفاده در یاتاقان های کامپوزیت دو فلزی به دلیل مقاومت آنها در برابر خوردگی انتخاب می شوند و آنها را برای استفاده در محیط هایی که قرار گرفتن در معرض رطوبت یا سایر عناصر خورنده نگران کننده است ایده آل می کند. به عنوان مثال، آلیاژهای برنز و آلومینیوم در برابر زنگ زدگی و تخریب بسیار مقاوم هستند.

1.3 برنامه های کاربردی در سراسر صنایع

یاتاقان های کامپوزیت دو فلزی به لطف ویژگی های عملکرد قوی خود جایگاه خود را در صنایع مختلف پیدا می کنند. در اینجا چند برنامه کاربردی قابل توجه آورده شده است:

صنعت خودرو : یاتاقان‌های کامپوزیت دو فلزی معمولاً در اجزای موتور مانند یاتاقان‌های میل لنگ و شاتون و همچنین اجزای انتقال مانند بوشینگ‌ها و واشرهای رانش استفاده می‌شوند. ظرفیت بار بالای آنها و مقاومت در برابر سایش آنها را برای تحمل شرایط سخت در یک موتور ایده آل می کند.

ماشین آلات صنعتی : در بخش تجهیزات سنگین، یاتاقان های کامپوزیت دو فلزی به طور گسترده در ماشین آلات مانند تجهیزات ساختمانی و ماشین آلات معدن استفاده می شود، جایی که آنها بارهای بالا را تحمل می کنند و در برابر سایش در شرایط عملیاتی سخت مقاومت می کنند. علاوه بر این، آنها نقش مهمی در سیستم های هیدرولیک از جمله پمپ ها، موتورها و سیلندرها دارند.

هوافضا : در صنعت هوافضا از یاتاقان های کامپوزیت دو فلزی در اجزای ارابه فرود و سطوح کنترلی استفاده می شود. توانایی آنها برای عملکرد موثر تحت دماها و بارهای شدید، آنها را به انتخابی مطمئن برای این کاربردهای حیاتی تبدیل می کند.

انواع بلبرینگ کامپوزیت دو فلزی

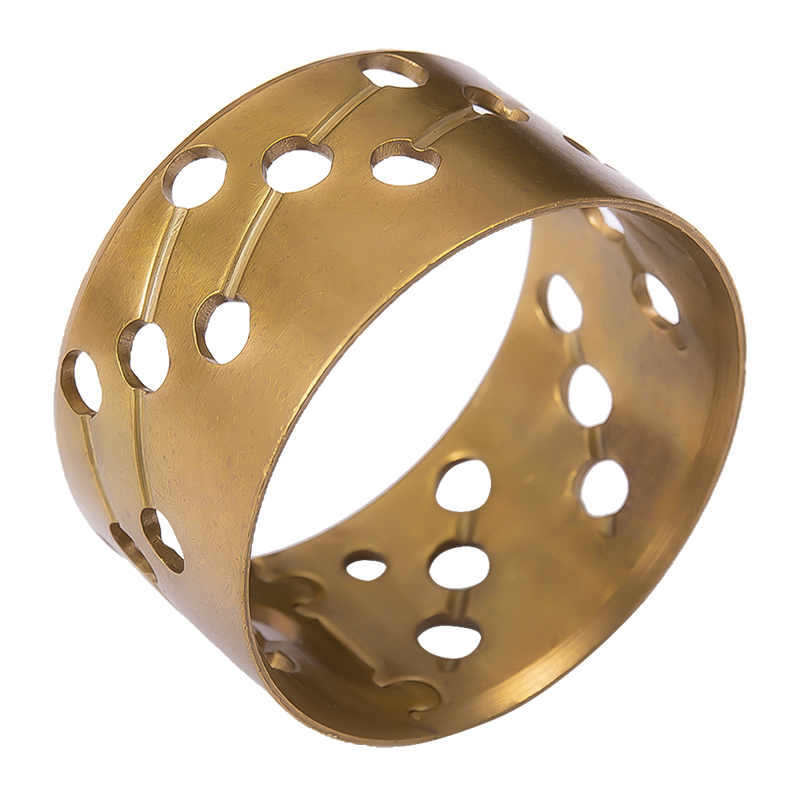

2.1 بلبرینگ برنزی با پشتی فولادی

یاتاقان های برنزی با پشت فولادی یکی از رایج ترین انواع بلبرینگ های کامپوزیت دو فلزی هستند، به ویژه در کاربردهایی که هم به استحکام بالا و هم مقاومت در برابر سایش عالی نیاز دارند. این یاتاقان ها از یک لایه پشتی فولادی تشکیل شده اند که پشتیبانی ساختاری را فراهم می کند، در حالی که سطح یاتاقان از یک آلیاژ برنز ساخته شده است که معمولاً از مس و قلع تشکیل شده است.

توضیحات و خواص
برنز به دلیل خواص تریبولوژیکی عالی آن، که شامل مقاومت در برابر سایش بالا، ویژگی های ضد اصطکاک خوب و مقاومت در برابر خوردگی است، انتخاب شده است. پشتی فولادی استحکام لازم را برای تحمل بارهای سنگین ارائه می دهد، در حالی که لایه برنزی ویژگی های خود روانکاری ضروری برای کاهش اصطکاک بین قطعات متحرک را فراهم می کند.

برنامه های کاربردی رایج
یاتاقان‌های برنزی پشت فولادی اغلب در کاربردهای خودرویی مانند یاتاقان‌های موتور (میل لنگ، شاتون) استفاده می‌شوند، جایی که می‌توانند بارها و دماهای بالا را تحمل کنند. آنها همچنین در ماشین آلات سنگین، مانند تجهیزات ساخت و ساز و معدن، که در آن دوام و مقاومت در برابر سایش بسیار مهم است، استفاده می شود.

2.2 یاتاقان های آلومینیومی با پشتی فولادی

یاتاقان های آلومینیومی با پشتی فولادی یکی دیگر از انواع پرکاربرد یاتاقان های دو فلزی هستند که مزایای مشخصی را در کاربردهای خاص ارائه می دهند. این یاتاقان ها از یک آلیاژ آلومینیوم به عنوان سطح یاتاقان استفاده می کنند که برای استحکام بیشتر به یک پشتی فولادی متصل شده است.

توضیحات و خواص
آلیاژهای آلومینیوم در مقایسه با برنز سبک تر و مقرون به صرفه تر هستند و مقاومت خوبی در برابر خوردگی دارند. با این حال، آلومینیوم مقاومت سایشی کمتری نسبت به برنز دارد و آن را برای کاربردهایی که بار کمتر یا شرایط سخت کمتری مواجه می‌شوند، مناسب می‌سازد. پشتی فولادی همچنان استحکام مورد نیاز برای حمایت از سازه یاتاقان را فراهم می کند.

برنامه های کاربردی رایج
یاتاقان های آلومینیومی با پشتی فولادی اغلب در کاربردهایی که کاهش وزن مهم است، مانند صنایع هوافضا و خودرو استفاده می شود. به عنوان مثال، این یاتاقان‌ها معمولاً در اجزای هواپیما، مانند فلاپ‌های بال و ارابه فرود، و همچنین در قطعات انتقال که وزن سبک‌تر مفید است، استفاده می‌شوند.

2.3 سایر ترکیبات مواد

در حالی که یاتاقان های برنزی و آلومینیومی با پشت فولاد رایج ترین هستند، ترکیبات تخصصی تر دیگری نیز از مواد مورد استفاده در یاتاقان های کامپوزیت دو فلزی وجود دارد. اینها شامل ترکیب با پلیمرها، PTFE (پلی تترا فلوئورواتیلن) ​​و سایر مواد مهندسی شده برای مطابقت با نیازهای خاص است.

بررسی اجمالی بلبرینگ های دو فلزی کمتر رایج اما تخصصی

بلبرینگ های پلیمری با پشتی فولادی: این بلبرینگ ها اغلب در کاربردهای کم بار یا جاهایی که کاهش نویز مهم است استفاده می شود. لایه پلیمری را می توان به گونه ای طراحی کرد که خواص روانکاری افزایش یافته را ارائه دهد.

بلبرینگ های PTFE با پشتی فولادی: PTFE به دلیل اصطکاک کم و مقاومت شیمیایی عالی خود شناخته شده است و آن را به گزینه ای برای کاربرد در محیط های خشن یا خورنده تبدیل می کند. این بلبرینگ ها معمولاً در شرایطی استفاده می شوند که دقت بالا و حداقل اصطکاک حیاتی است.

در حالی که این ترکیبات مواد به اندازه بلبرینگ های برنزی یا آلومینیومی با پشت فولادی گسترده نیستند، اما در کاربردهای تخصصی که در آن یاتاقان های دو فلزی سنتی ممکن است به طور موثر عمل نکنند، نقش اساسی دارند.

مواد مورد استفاده در بلبرینگ کامپوزیت دو فلزی

3.1 پشتیبان فولادی

فولاد به دلیل استحکام ذاتی، دوام و مقاومت در برابر تغییر شکل تحت بارهای سنگین، یک ماده اساسی است که در ساخت بلبرینگ های کامپوزیت دو فلزی استفاده می شود. پشتیبان فولادی پشتیبانی ساختاری لازم را برای یاتاقان فراهم می کند و تضمین می کند که می تواند در برابر تنش های مکانیکی تجربه شده در کاربردهای مختلف مقاومت کند.

انواع فولاد مورد استفاده (به عنوان مثال، فولاد کربنی، فولاد ضد زنگ)

فولاد کربن : فولاد کربنی یکی از متداول ترین مواد مورد استفاده برای لایه پشتی بلبرینگ های کامپوزیت دو فلزی است. این استحکام، چقرمگی و مقرون به صرفه بودن عالی را ارائه می دهد و آن را برای کاربردهای سنگین ایده آل می کند. با این حال، ممکن است در مقایسه با فولاد ضد زنگ بیشتر مستعد خوردگی باشد.

فولاد ضد زنگ : فولاد ضد زنگ گزینه دیگری است، به ویژه هنگامی که مقاومت در برابر خوردگی یک ملاحظات کلیدی است. دوام بیشتری را فراهم می کند و می تواند در محیط های سخت تر مانند کاربردهای دریایی یا شیمیایی کار کند. بلبرینگ های پشتی از فولاد ضد زنگ معمولاً گران تر هستند اما در شرایط سخت عملکرد عالی دارند.

نقش فولاد در تامین حمایت سازه ای
پشتی فولادی به عنوان پایه یاتاقان عمل می کند و در برابر تغییر شکل تحت بارهای زیاد مقاومت می کند. این تضمین می کند که یاتاقان حتی تحت فشار یا استرس شدید شکل و عملکرد خود را حفظ می کند و به قابلیت اطمینان کلی و طول عمر یاتاقان در کار کمک می کند.

3.2 مواد لایه بلبرینگ

سطح یاتاقان که از فلزات یا مواد نرم تر ساخته شده است، برای کاهش اصطکاک و سایش بین قطعات متحرک بسیار مهم است. انتخاب ماده برای لایه باربر به نیازهای خاص کاربرد از جمله عواملی مانند بار، سرعت و شرایط محیطی بستگی دارد.

آلیاژهای برنز: ترکیب و خواص
برنز یکی از پرکاربردترین مواد برای لایه باربر در یاتاقان های کامپوزیت دو فلزی است. آلیاژهای برنز معمولاً از مس، قلع و عناصر دیگر مانند فسفر یا سرب برای بهبود خواص خاص تشکیل شده‌اند. ترکیب آلیاژ مقاومت یاتاقان در برابر سایش، خوردگی و خستگی را تعیین می کند.

خواص : برنز مقاومت در برابر سایش عالی، ویژگی های اصطکاک خوب و مقاومت در برابر خوردگی را ارائه می دهد. برای کاربردهایی که شامل بارهای زیاد هستند و در جایی که روانکاری همیشه در دسترس یا کارآمد نیست ایده آل است.

آلیاژهای آلومینیوم: ترکیب و خواص
آلیاژهای آلومینیوم یکی دیگر از گزینه های محبوب برای لایه باربر در یاتاقان های کامپوزیت دو فلزی هستند، به خصوص زمانی که کاهش وزن در اولویت است. آلیاژهای آلومینیوم سبک تر از برنز هستند و مقاومت خوبی در برابر خوردگی از خود نشان می دهند. آنها اغلب در کاربردهای هوافضا و خودرو استفاده می شوند که در آن کاهش وزن کلی قطعات بسیار مهم است.

خواص آلیاژهای آلومینیوم معمولاً مقاومت سایشی کمتری نسبت به برنز دارند، اما ضریب اصطکاک کم و هدایت حرارتی خوب آن‌ها را برای کاربردهای خاص و کم‌تر مناسب می‌سازد.

مواد دیگر: پلیمرها، PTFE
در برخی موارد از پلیمرها یا PTFE (Polytetrafluoroethylene) به عنوان مواد لایه باربر استفاده می شود. این مواد اغلب به دلیل اصطکاک کم، مقاومت شیمیایی بالا و خاصیت خود روانکاری انتخاب می شوند.

پلیمرها : پلیمرهایی مانند POM (Polyoxymethylene) در کاربردهایی که نیاز به اصطکاک کم و کاهش نویز دارند استفاده می شود. این مواد می توانند در کاربردهای بار سبک تر یا جاهایی که شرایط عملیاتی خاص (مانند دماهای شدید) وجود دارد، عملکرد خوبی داشته باشند.

PTFE : PTFE اغلب در یاتاقان هایی استفاده می شود که باید با حداقل روغن کاری کار کنند یا در محیط هایی که روان کننده ها امکان پذیر نیستند. از نظر شیمیایی بی اثر است و مقاومت بسیار خوبی در برابر طیف وسیعی از مواد خشن دارد که آن را برای استفاده در صنایع شیمیایی یا صنایع غذایی ایده آل می کند.

3.3 پوشش ها و درمان های سطحی

علاوه بر انتخاب مواد، پوشش‌ها و عملیات‌های سطحی اغلب بر روی لایه‌های یاتاقان اعمال می‌شوند تا عملکرد آنها را افزایش دهند. این درمان ها می توانند مقاومت در برابر سایش را بهبود بخشند، اصطکاک را کاهش دهند و محافظت در برابر خوردگی بهتری ارائه دهند.

آبکاری کروم سخت : این یک درمان سطح رایج است که برای بهبود مقاومت در برابر سایش سطوح یاتاقان، به ویژه در کاربردهای با بار بالا استفاده می شود.

پوشش نیکل : پوشش های نیکل اغلب برای ایجاد مقاومت در برابر خوردگی در محیط های تهاجمی تر مانند پردازش های دریایی یا شیمیایی اعمال می شود.

پوشش های سرامیکی : در کاربردهای تخصصی از پوشش های سرامیکی برای افزایش سختی و مقاومت در برابر سایش سطح بلبرینگ استفاده می شود.

ملاحظات طراحی برای بلبرینگ های کامپوزیت دو فلزی

4.1 ابعاد و تلورانس های بلبرینگ

طراحی بلبرینگ های کامپوزیت دو فلزی نیازمند توجه دقیق به ابعاد و تحمل آنها برای اطمینان از تناسب و عملکرد مناسب در ماشین آلات یا تجهیزات است. دقت در این جنبه ها برای عملکرد موثر یاتاقان، به حداقل رساندن سایش و جلوگیری از خرابی زودرس ضروری است.

اهمیت ابعاد دقیق
ابعاد دقیق یاتاقان تضمین می کند که یاتاقان به درستی در بدنه یا ساختار پشتیبانی خود قرار می گیرد و پشتیبانی و پایداری لازم را برای اجزای متحرک فراهم می کند. ابعاد نادرست می تواند منجر به تراز نامناسب، اصطکاک بیش از حد، یا توزیع ناهموار بار شود که همگی می توانند منجر به سایش یا خرابی زودرس شوند.

کلاس های تحمل استاندارد
بلبرینگ ها در کلاس های تحمل خاصی تولید می شوند تا از یکنواختی و سازگاری در ابعاد آنها اطمینان حاصل شود. این کلاس‌های تلورانس برای در نظر گرفتن تغییرات در فرآیندهای تولید و در عین حال حفظ تناسب مورد نیاز طراحی شده‌اند. کلاس های تحمل استاندارد عبارتند از:

تحمل H7 : معمولا برای شفت و سوراخ در کاربردهای با دقت متوسط استفاده می شود.

تحمل P6 : برای کاربردهای با دقت بالاتر که در آن جاهای محکم تری لازم است استفاده می شود.

تحمل C5 : معمولاً در کاربردهای با دقت بسیار بالا مانند هوافضا و ماشین آلات با سرعت بالا استفاده می شود.

انتخاب کلاس تحمل بستگی به کاربرد خاص و الزامات عملیاتی بلبرینگ دارد.

4.2 فینیش سطح و شیارهای روانکاری

پرداخت سطح و گنجاندن شیارهای روانکاری دو ملاحظات طراحی حیاتی برای بهینه‌سازی عملکرد یاتاقان‌های کامپوزیت دو فلزی است. هر دوی این عوامل بر توانایی یاتاقان در کاهش اصطکاک، توزیع روان کننده و مقاومت در برابر سایش در طول زمان تأثیر می گذارد.

تأثیر سطح پایان بر عملکرد
پرداخت سطح سطح بلبرینگ نقش بسزایی در به حداقل رساندن اصطکاک و سایش دارد. پرداخت صاف سطح تماس بین یاتاقان و قطعات متحرک را کاهش می دهد، ضریب اصطکاک را کاهش می دهد و توزیع روانکاری بهتر را بهبود می بخشد. با این حال، یک سطح بیش از حد صاف ممکن است روان کننده کافی را حفظ نکند و منجر به روانکاری ناکافی و افزایش سایش شود.

در مقابل، یک سطح بافت دار یا کمی زبر ممکن است باعث حفظ روغن بهتر و بهبود عملکرد کلی بلبرینگ در کاربردهای با بار بالا شود. انتخاب پوشش سطح به شرایط عملیاتی خاص مانند بار، سرعت و نوع روان کننده مورد استفاده بستگی دارد.

انواع و مزایای شیارهای روانکاری
شیارهای روانکاری اغلب در سطح بلبرینگ گنجانده می شوند تا توزیع روان کننده را تسهیل کرده و عملکرد را افزایش دهند. این شیارها امکان عرضه مداوم روان کننده بین بلبرینگ و سطح جفت آن را فراهم می کند و اصطکاک را کاهش می دهد و از تماس فلز با فلز جلوگیری می کند. انواع متداول شیارهای روانکاری عبارتند از:

شیارهای مستقیم : در طول یاتاقان اجرا می شود و در کاربردهای با بار بالا استفاده می شود.

شیارهای مارپیچ : طراحی شده برای ارائه جریان روانکاری بهتر، به ویژه در کاربردهای چرخشی.

شیارهای روانکاری به ویژه در کاربردهایی که روانکاری مداوم امکان پذیر نیست یا در جاهایی که نیاز به اجرای خشک است، اهمیت دارند.

4.3 ظرفیت بار و شرایط عملیاتی

ظرفیت بار یک یاتاقان کامپوزیت دو فلزی یک عامل مهم در طراحی آن است، زیرا حداکثر باری را که بلبرینگ می تواند بدون شکست تحمل کند را تعیین می کند. عوامل متعددی بر ظرفیت بار بلبرینگ تأثیر می‌گذارند، از جمله مواد مورد استفاده، ابعاد یاتاقان و سیستم روغن‌کاری.

عوامل موثر بر ظرفیت بار

استحکام مواد : استحکام پشتی فولادی و مواد سطح باربر به طور مستقیم بر ظرفیت باربری یاتاقان تأثیر می گذارد. به عنوان مثال، یاتاقان هایی با پشتی فولادی ضخیم تر معمولاً می توانند بارهای بیشتری را تحمل کنند.

هندسه بلبرینگ : شکل و اندازه بلبرینگ، از جمله ضخامت لایه یاتاقان، می تواند بر توزیع یکنواخت بار در سطح یاتاقان تأثیر بگذارد.

روغن کاری : روانکاری مناسب برای کاهش اصطکاک و توزیع یکنواخت بار در سطح یاتاقان ضروری است. روانکاری ناکافی می تواند منجر به افزایش سایش و کاهش ظرفیت بار شود.

ملاحظات دما، سرعت و روانکاری

دما : یاتاقان ها باید طوری طراحی شوند که در محدوده دمایی خاصی کار کنند. دماهای بالا می تواند بر خواص مواد پشتیبان فولادی و سطح یاتاقان تأثیر بگذارد و منجر به افزایش سایش یا کاهش ظرفیت بار شود. برای کاربردهای در دمای بالا، ممکن است از موادی با مقاومت حرارتی بالاتر مانند برنز یا آلیاژهای خاص استفاده شود.

سرعت : سرعت عمل بلبرینگ نیز بر طراحی آن تأثیر می گذارد. کاربردهای با سرعت بالا به بلبرینگ هایی نیاز دارند که بتوانند نیروهای گریز از مرکز را تحمل کنند و روانکاری پایدار را تحت چرخش سریع حفظ کنند.

روغن کاری : نوع روغن کاری (روغن، گریس یا روانکاری خشک) و در دسترس بودن سیستم روانکاری مداوم از عوامل مهم در حصول اطمینان از عملکرد کارآمد یاتاقان هستند. انتخاب روانکاری بر اصطکاک، سایش و تولید گرما در یاتاقان تأثیر می گذارد.

فرآیندهای تولید

5.1 تکنیک های روکش و اتصال

فرآیند تولید یاتاقان‌های کامپوزیت دو فلزی شامل چندین مرحله حیاتی است که مهم‌ترین آنها پوشش و اتصال دو ماده است. فرآیند اتصال، اتصال قوی و بادوام بین پشتی فولادی و سطح بلبرینگ را تضمین می‌کند که برای عملکرد کلی بلبرینگ بسیار مهم است.

روش های اتصال لایه های مختلف فلزی

روکش روکش فلزی فرآیندی است که در آن یک لایه نازک از یک ماده (مانند برنز یا آلومینیوم) به یک لایه ضخیم تر از یک ماده دیگر (به عنوان مثال، فولاد) متصل می شود. این کار اغلب با اعمال گرما و فشار برای جوش دادن دو لایه به یکدیگر انجام می شود. بسته به مواد خاص مورد استفاده، اتصال ممکن است از طریق روش هایی مانند نورد گرم، اکستروژن یا تف جوشی رخ دهد.

پیوند انتشار : در پیوند انتشار، گرما و فشار به لایه های فلزی در یک اتمسفر کنترل شده اعمال می شود تا اتم های دو ماده پخش شوند و پیوند متالورژیکی تشکیل دهند. این فرآیند یک اتصال قوی بدون نیاز به چسب یا مواد پرکننده ایجاد می‌کند و اتصال یکپارچه و بادوام را تضمین می‌کند.

پیوند انفجاری : پیوند انفجاری تکنیکی با انرژی بالا است که در آن از یک بار انفجاری کنترل شده برای شتاب بخشیدن به یک لایه فلزی بر روی سطح دیگری استفاده می شود. این فرآیند یک پیوند متالورژیکی بین لایه‌ها ایجاد می‌کند و معمولاً برای موادی استفاده می‌شود که با استفاده از روش‌های مرسوم به سختی به هم متصل می‌شوند، مانند آلومینیوم و فولاد.

اطمینان از چسبندگی قوی و قابل اعتماد
برای اطمینان از استحکام و قابلیت اطمینان پیوند، سازندگان باید دما، فشار و زمان پردازش را در طول فرآیند روکش کاری یا اتصال به دقت کنترل کنند. هر گونه ناهماهنگی در اتصال می تواند منجر به خرابی یاتاقان شود، بنابراین ضروری است که مواد به درستی آماده شوند و فرآیند به شدت کنترل شود.

5.2 ماشینکاری و تکمیل

هنگامی که فرآیند روکش یا اتصال کامل شد، مرحله بعدی ماشینکاری و تکمیل یاتاقان تا ابعاد دقیق است. این امر برای اطمینان از اینکه یاتاقان تحمل های لازم را برآورده می کند و به طور موثر کار می کند بسیار مهم است.

ماشینکاری دقیق برای دقت ابعادی
ماشینکاری شامل برش، سنگ زنی و چرخاندن یاتاقان برای دستیابی به ابعاد صحیح و پرداخت سطح است. ماشین‌های CNC (کنترل عددی کامپیوتری) اغلب برای دستیابی به دقت و سازگاری بالا استفاده می‌شوند. این مرحله تضمین می کند که یاتاقان به درستی در کاربرد تعیین شده خود قرار می گیرد و بدون سایش بیش از حد به نرمی کار می کند.

تکنیک های تکمیل سطح
پس از ماشینکاری، سطح یاتاقان اغلب برای بهبود خواص اصطکاک آن و افزایش مقاومت آن در برابر سایش پردازش می شود. تکنیک های متداول تکمیل سطح عبارتند از:

جلا دادن : صیقل دادن سطح یاتاقان هرگونه نواحی ناهموار را صاف می کند و اصطکاک و سایش را کاهش می دهد.

شات پینینگ : این فرآیند شامل بمباران سطح با توپ های فولادی کوچک برای ایجاد یک لایه تنش فشاری است که می تواند استحکام خستگی و مقاومت در برابر سایش یاتاقان را بهبود بخشد.

پوشش : برخی از یاتاقان ها تحت فرآیندهای پوشش اضافی مانند آبکاری نیکل یا کروم قرار می گیرند تا مقاومت در برابر خوردگی یا خواص سایش آنها افزایش یابد.

5.3 کنترل و تست کیفیت

اطمینان از کیفیت و قابلیت اطمینان یاتاقان های کامپوزیت دو فلزی برای عملکرد آنها در کاربردهای حیاتی ضروری است. آزمایش های دقیق و اقدامات کنترل کیفیت برای اطمینان از اینکه هر یاتاقان استانداردهای لازم را برآورده می کند ضروری است.

روش های تست غیر مخرب
روش‌های تست غیر مخرب (NDT) معمولاً برای تشخیص عیوب در بلبرینگ بدون آسیب رساندن به آن استفاده می‌شود. این روش ها عبارتند از:

تست اولتراسونیک : برای بررسی فضای خالی یا ترک در مواد که می تواند پیوند بین لایه ها را ضعیف کند استفاده می شود.

بازرسی اشعه ایکس : این روش می تواند عیوب یا ناهماهنگی های داخلی در سازه بلبرینگ را شناسایی کند.

تست ذرات مغناطیسی : اغلب برای تشخیص ترک های سطحی و زیرسطحی، به ویژه در یاتاقان های فولادی استفاده می شود.

تست عملکرد تحت شرایط مختلف
برای اطمینان از اینکه بلبرینگ می تواند شرایطی را که در سرویس با آن مواجه می شود تحمل کند، تحت آزمایش عملکرد قرار می گیرد. این ممکن است شامل موارد زیر باشد:

تست بار : برای بررسی توانایی بلبرینگ در تحمل بار مورد نیاز بدون تغییر شکل یا خرابی بیش از حد.

دما Testing : برای ارزیابی عملکرد بلبرینگ در شرایط دمای بالا و پایین.

تست پوشیدن : برای اندازه گیری مقاومت یاتاقان در برابر سایش و طول عمر آن در شرایط عملیاتی معمولی.

کاربرد بلبرینگ های کامپوزیت دو فلزی

6.1 برنامه های کاربردی خودرو

یاتاقان های کامپوزیت دو فلزی به طور گسترده در صنعت خودرو، عمدتاً در قطعات موتور و انتقال استفاده می شود. این یاتاقان ها به دلیل توانایی آنها در تحمل بارهای بالا، کاهش اصطکاک و افزایش دوام، که همه در کاربردهای خودرو ضروری هستند، ارزشمند هستند.

بلبرینگ موتور: میل لنگ، شاتون
در موتورهای احتراق داخلی، یاتاقان های کامپوزیت دو فلزی در اجزای حیاتی مانند میل لنگ و میله های اتصال استفاده می شود. این یاتاقان ها بارهای بالا و سرعت چرخش مداوم را تحمل می کنند و آنها را به عنوان کاندیدای ایده آل برای فناوری دو فلزی تبدیل می کند. پشتی فولادی پشتیبانی ساختاری لازم را فراهم می کند، در حالی که لایه باربر (اغلب برنز یا آلومینیوم) مقاومت در برابر سایش عالی و اصطکاک کم را ارائه می دهد.

یاتاقان های کامپوزیت دو فلزی مورد استفاده در کاربردهای موتور به بهبود راندمان موتور، کاهش مصرف سوخت و افزایش طول عمر کلی اجزای موتور کمک می کنند. توانایی آنها در حفظ اصطکاک کم حتی در دمای بالا، عملکرد روان و تولید گرمای کمتر را تضمین می کند و به عملکرد کلی بهتر کمک می کند.

اجزای انتقال: بوشینگ ها، واشرهای تراست
بلبرینگ های کامپوزیت دو فلزی نیز در قطعات انتقال مانند بوشینگ ها و واشرهای رانش استفاده می شوند. این قطعات در معرض شرایط بار متفاوت، سرعت چرخش سریع و تنش قابل توجه قرار دارند. ترکیب مواد به این بلبرینگ ها اجازه می دهد تا ظرفیت باربری بالا و مقاومت در برابر سایش عالی را ارائه دهند و عملکرد قابل اعتماد سیستم انتقال را تضمین کنند.

بلبرینگ‌های کامپوزیت دو فلزی در گیربکس‌ها علاوه بر دوام، با کاهش اصطکاک و سایش، به بهبود کارایی کلی سیستم کمک می‌کنند که منجر به تعویض دنده‌ها و کاهش هزینه‌های نگهداری می‌شود.

6.2 کاربردهای صنعتی

بلبرینگ های کامپوزیت دو فلزی نیز نقش مهمی در ماشین آلات و تجهیزات صنعتی دارند. این یاتاقان ها در کاربردهای سنگین، از جمله ماشین آلات ساختمانی، تجهیزات معدن، و سیستم های هیدرولیک یافت می شوند، جایی که دوام و مقاومت در برابر سایش آنها بسیار ارزشمند است.

ماشین آلات سنگین: تجهیزات ساختمانی، ماشین آلات معدن
ماشین آلات سنگین مورد استفاده در ساخت و ساز، معدن و سایر بخش های صنعتی به قطعاتی نیاز دارند که بتوانند در برابر بارهای شدید و شرایط عملیاتی سخت مقاومت کنند. یاتاقان‌های کامپوزیت دو فلزی برای استفاده در این ماشین‌ها، مانند توپی چرخ‌ها، محورهای محرک و سایر اجزای پر بار، ایده‌آل هستند.

این بلبرینگ ها به کاهش اصطکاک و سایش کمک می کنند که باعث افزایش طول عمر ماشین آلات و کاهش نیاز به تعمیر و نگهداری مکرر می شود. ترکیبی از یک پشتی فولادی قوی و یک لایه یاتاقان مقاوم در برابر سایش، این بلبرینگ ها را قادر می سازد تا نیروهای شدیدی را که در کاربردهای سنگین وارد می شوند، تحمل کنند.

سیستم های هیدرولیک: پمپ، موتور، سیلندر
سیستم های هیدرولیک که بر حرکت کنترل شده سیالات برای انتقال نیرو متکی هستند، از استفاده از یاتاقان های کامپوزیت دو فلزی نیز سود می برند. یاتاقان‌های مورد استفاده در پمپ‌ها، موتورها و سیلندرها باید در محیط‌های پرفشار به نحو احسن عمل کنند و تحت بارهای نوسانی عملکرد روان را حفظ کنند. ظرفیت بار بالا و مقاومت در برابر سایش یاتاقان های کامپوزیت دو فلزی آنها را به گزینه ای ایده آل برای این سیستم ها تبدیل می کند که به کاهش زمان خرابی و افزایش قابلیت اطمینان ماشین آلات هیدرولیک کمک می کند.

6.3 کاربردهای هوافضا

صنعت هوافضا به قطعاتی نیاز دارد که بتوانند تحت شرایط شدید، مانند سرعت‌های بالا، بارهای زیاد و محدوده‌های دمایی وسیع، عملکرد قابل اعتمادی داشته باشند. یاتاقان‌های کامپوزیت دو فلزی اغلب در کاربردهای حیاتی هوافضا استفاده می‌شوند که در آن عملکرد، دوام و وزن عوامل بسیار مهمی هستند.

اجزای ارابه فرود
یاتاقان‌های کامپوزیت دو فلزی در سیستم‌های ارابه فرود مورد استفاده قرار می‌گیرند، جایی که در هنگام برخاستن، فرود و تاکسی تحت فشارهای زیادی قرار می‌گیرند. یاتاقان ها باید وزن هواپیما را تحمل کنند و حرکت آرام مکانیزم ارابه فرود را تضمین کنند. ترکیبی از ظرفیت بار بالا، مقاومت در برابر سایش و مقاومت در برابر خوردگی، یاتاقان های کامپوزیت دو فلزی را برای این کاربرد بسیار مناسب می سازد.

کنترل سطح بلبرینگ
بلبرینگ های کامپوزیت دو فلزی نیز در سطوح کنترلی مانند ایلرون، آسانسور و سکان یافت می شوند. این بلبرینگ ها باید تحت شرایط سرعت بالا و در عین حال کنترل دقیق کار کنند. توانایی آنها در کاهش اصطکاک و مقاومت در برابر سایش، پاسخ سریع و دقیق سطوح کنترل را تضمین می کند که برای ایمنی و عملکرد پرواز ضروری است.

نصب و نگهداری

7.1 تکنیک های نصب صحیح

نصب صحیح بلبرینگ های کامپوزیت دو فلزی برای اطمینان از عملکرد بهینه و طول عمر بسیار مهم است. نصب نادرست می تواند منجر به ناهماهنگی، سایش بیش از حد یا خرابی بلبرینگ شود که می تواند عملکرد ماشین را به خطر بیندازد.

اطمینان از ترازبندی صحیح
یکی از مهمترین جنبه های نصب، اطمینان از همراستایی صحیح بلبرینگ با اجزای جفت آن است. ناهماهنگی می تواند منجر به بارگذاری ناهموار شود که ممکن است باعث سایش موضعی، افزایش اصطکاک و خرابی زودرس بلبرینگ شود. بررسی دقیق تراز یاتاقان در حین نصب، به ویژه در ماشین آلات دوار که در آن تراز دقیق برای عملکرد روان ضروری است، ضروری است.

جلوگیری از آسیب در هنگام نصب
یاتاقان‌های کامپوزیت دو فلزی، به‌ویژه آنهایی که دارای لایه‌های یاتاقان نرم‌تر مانند برنز یا آلومینیوم هستند، در صورت استفاده نادرست در حین نصب، می‌توانند در معرض آسیب قرار گیرند. ضربه های تند یا حمل نادرست می تواند باعث آسیب به سطح شود و منجر به مشکلات سایش یا حتی ترک شود. برای جلوگیری از این امر، استفاده از ابزارها و تکنیک های مناسب در هنگام نصب بسیار مهم است. استفاده از آستین های محافظ یا تکیه گاه بالشتکی در حین جابجایی می تواند به جلوگیری از آسیب به سطح بلبرینگ کمک کند.

7.2 الزامات روانکاری

روغن کاری برای عملکرد صحیح یاتاقان های کامپوزیت دو فلزی ضروری است، زیرا اصطکاک را کاهش می دهد، گرما را از بین می برد و از تماس فلز به فلز بین یاتاقان و شفت یا سایر قطعات متحرک جلوگیری می کند. نوع و مقدار روغن کاری مورد نیاز به کاربرد خاص و شرایط عملیاتی بستگی دارد.

اهمیت روانکاری مناسب
روغن کاری نقش کلیدی در افزایش عمر یاتاقان کامپوزیت دو فلزی دارد. روغن کاری مناسب اصطکاک را به حداقل می رساند که باعث کاهش سایش و ایجاد گرما می شود. همچنین به توزیع یکنواخت بار در سطح بلبرینگ کمک می کند و از آسیب موضعی یا گرمای بیش از حد جلوگیری می کند. بدون روانکاری کافی، یاتاقان ممکن است نرخ سایش بالاتر، افزایش اصطکاک و در نهایت خرابی را تجربه کند.

انواع روان کننده ها و کاربرد آنها

روغن : روغن رایج ترین روان کننده برای یاتاقان های کامپوزیت دو فلزی است، به ویژه در کاربردهای پر بار و سرعت بالا. در کاهش اصطکاک و تجمع گرما موثر است و می تواند در سیستم های روانکاری و روانکاری اجباری استفاده شود. بسته به شرایط عملیاتی مانند دما و سرعت می توان از روغن های معدنی، روغن های مصنوعی یا روغن های نیمه سنتتیک استفاده کرد.

گریس : گریس اغلب برای یاتاقان ها در کاربردهای با سرعت کم یا جاهایی که روغن کاری روغن امکان پذیر نیست استفاده می شود. این خاصیت آب بندی بهتری را ارائه می دهد و می تواند در شرایط خاص روانکاری طولانی تری ارائه دهد.

روغن کاری خشک : در برخی از کاربردها که نمی توان از روان کننده های سنتی استفاده کرد، از مواد روان کننده خشک مانند پوشش های PTFE (پلی تترا فلوئورواتیلن) یا MoS2 (دی سولفید مولیبدن) استفاده می شود. این روان کننده ها اغلب در فرآوری مواد غذایی، اتاق های تمیز یا سایر محیط هایی که روانکاری مرطوب می تواند مضر باشد استفاده می شود.

7.3 بازرسی و تعویض

بازرسی و نگهداری منظم برای اطمینان از عملکرد مداوم یاتاقان های کامپوزیت دو فلزی ضروری است. با گذشت زمان، حتی بهترین بلبرینگ ها نیز علائم سایش را نشان می دهند و بازرسی به موقع می تواند از خرابی های غیرمنتظره جلوگیری کند.

علائم فرسودگی و آسیب

نویز یا لرزش بیش از حد : صداها یا لرزش های غیرمعمول می تواند نشان دهنده فرسودگی یا نامرتب بودن یاتاقان باشد. برای جلوگیری از آسیب بیشتر باید به این علائم رسیدگی شود.

آسیب سطحی قابل مشاهده : ترک خوردگی، خط خوردگی یا ساییدگی روی سطح یاتاقان نشانه های واضحی است که نشان می دهد یاتاقان دیگر به طور موثر کار نمی کند. این مشکلات ممکن است از روغن کاری ناکافی، ناهماهنگی، یا بارگذاری بیش از حد ناشی شود.

افزایش دمای عملیاتی : افزایش قابل توجه دما در حین کار نشانه دیگری است که نشان می دهد یاتاقان ممکن است دچار اصطکاک یا سایش بیش از حد شود. این می تواند به دلیل روانکاری ناکافی یا آسیب به سطح بلبرینگ باشد.

فواصل تعویض توصیه شده
فاصله توصیه شده برای تعویض یاتاقان های کامپوزیت دو فلزی به کاربرد، شرایط عملیاتی و مواد یاتاقان بستگی دارد. یاتاقان ها در محیط های با بار یا دمای بالا ممکن است به بازرسی و تعویض مکرر نیاز داشته باشند. با این حال، با روغن کاری و نگهداری مناسب، یاتاقان های کامپوزیت دو فلزی اغلب می توانند برای مدت طولانی قبل از نیاز به تعویض دوام بیاورند. نظارت منظم و رعایت دستورالعمل‌های سازنده به حداکثر رساندن طول عمر بلبرینگ و جلوگیری از خرابی غیرمنتظره کمک می‌کند.

مزایا و معایب

8.1 مزایای بلبرینگ کامپوزیت دو فلزی

بلبرینگ های کامپوزیتی دو فلزی طیف وسیعی از مزایا را ارائه می دهند که آنها را به انتخابی عالی برای کاربردهایی که نیاز به کارایی و دوام بالایی دارند تبدیل می کند. این مزایا برای صنایعی مانند خودروسازی، هوافضا و ماشین‌آلات سنگین که قابلیت اطمینان و مقرون‌به‌صرفه بودن در آن‌ها ضروری است، حیاتی است.

ظرفیت بار بالا و مقاومت در برابر سایش
یکی از مزایای اصلی یاتاقان های کامپوزیت دو فلزی ظرفیت بارگذاری بالای آنها است. پشتی فولادی پشتیبانی ساختاری قوی را فراهم می کند، در حالی که سطح یاتاقان (اغلب از برنز، آلومینیوم یا مواد دیگر ساخته شده است) مقاومت در برابر سایش عالی را ارائه می دهد. این ترکیب به بلبرینگ اجازه می دهد تا تحت بارهای سنگین به خوبی عمل کند و خطر سایش یا خرابی را حتی در محیط های سخت کاهش دهد.

بهبود قدرت خستگی
یاتاقان‌های کامپوزیت دو فلزی برای مقاومت در برابر چرخه‌های بارگذاری مکرر که معمولاً در کاربردهای پرسرعت و بار زیاد دیده می‌شود، طراحی شده‌اند. ترکیبی از مواد باعث افزایش مقاومت در برابر خستگی می شود و به یاتاقان اجازه می دهد تا در مدت طولانی به طور قابل اعتماد عمل کند. این امر به ویژه در کاربردهایی مانند یاتاقان های موتور، که در آن قطعات تحت فشار ثابت قرار می گیرند، بسیار مهم است.

مقرون به صرفه بودن
بلبرینگ های کامپوزیت دو فلزی راه حل مقرون به صرفه ای را ارائه می دهند، به خصوص در مقایسه با یاتاقان های فلزی یا سرامیکی. پوشش فولادی معمولاً ارزان‌تر از سایر مواد است و ترکیبی از مواد می‌تواند عملکرد برتر را با هزینه کمتر ارائه دهد. علاوه بر این، طول عمر طولانی و کاهش نیازهای نگهداری یاتاقان های کامپوزیت دو فلزی به کاهش هزینه های عملیاتی کلی کمک می کند.

8.2 محدودیت ها و ملاحظات

در حالی که یاتاقان های کامپوزیت دو فلزی مزایای متعددی را ارائه می دهند، محدودیت ها و ملاحظاتی نیز وجود دارد که هنگام انتخاب آنها برای یک کاربرد خاص باید در نظر داشت.

پتانسیل خوردگی در محیط های خاص
با وجود خواص مقاوم در برابر خوردگی موادی مانند برنز و آلومینیوم، یاتاقان‌های کامپوزیت دو فلزی هنوز می‌توانند در محیط‌های خاصی مستعد خوردگی باشند. برای مثال، قرار گرفتن در معرض شرایط بسیار اسیدی یا قلیایی می تواند منجر به تخریب مواد یاتاقان شود. علاوه بر این، در کاربردهایی که رطوبت یا مواد شیمیایی رایج است، باید به انتخاب مواد و پوشش‌ها توجه بیشتری شود تا از خوردگی جلوگیری شود.

پیچیدگی ساخت
فرآیند تولید یاتاقان‌های کامپوزیت دو فلزی در مقایسه با طرح‌های بلبرینگ استاندارد می‌تواند پیچیده‌تر و زمان‌برتر باشد. برای اطمینان از اتصال قوی و قابل اعتماد، اتصال دو فلز مختلف به تکنیک های تخصصی مانند روکش، پیوند انتشار یا پیوند انفجاری نیاز دارد. این پیچیدگی می تواند منجر به هزینه های تولید اولیه بالاتر شود و ممکن است به اقدامات کنترل کیفیت دقیق تری نیاز داشته باشد.

عملکرد محدود در محیط های شدید
در حالی که یاتاقان های کامپوزیت دو فلزی در طیف گسترده ای از کاربردها به خوبی عمل می کنند، ممکن است برای محیط های با دمای بسیار بالا یا سرعت بالا مناسب نباشند. برای کاربردهایی که نیاز به عملکرد فوق العاده دارند، مانند برخی از برنامه های هوافضا یا مسابقات با عملکرد بالا، مواد تخصصی مانند سرامیک یا آلیاژهای پیشرفته ممکن است مناسب تر باشند. علاوه بر این، یاتاقان‌های دو فلزی ممکن است در محیط‌هایی که سطح یاتاقان در مدت طولانی در معرض سایش یا خوردگی شدید باشد، محدودیت‌هایی داشته باشد.

روندهای آتی در بلبرینگ های کامپوزیت دو فلزی

9.1 نوآوری های مواد

همانطور که صنایع همچنان در حال تکامل هستند، نیاز به مواد و فناوری های پیشرفته نیز افزایش می یابد. آینده یاتاقان‌های کامپوزیت دو فلزی احتمالاً با نوآوری‌های مواد شکل می‌گیرد که عملکرد بهبود یافته، افزایش طول عمر و توانایی مقاومت در برابر شرایط عملیاتی شدیدتر را ارائه می‌دهند.

توسعه ترکیبات آلیاژی جدید
محققان به طور مداوم در حال بررسی ترکیب های آلیاژی جدید هستند که می تواند خواص یاتاقان های کامپوزیت دو فلزی را بیشتر بهبود بخشد. به عنوان مثال، آلیاژهایی با مقاومت بیشتر در برابر سایش، استحکام خستگی بالاتر و مقاومت در برابر خوردگی بهبود یافته در حال توسعه هستند. این نوآوری‌ها احتمالاً طول عمر بلبرینگ را در محیط‌های سخت افزایش می‌دهند و نیاز به تعویض مکرر را کاهش می‌دهند و کارایی کلی را بهبود می‌بخشند.

به طور خاص، صنایع خودروسازی و هوافضا احتمالاً شاهد پیشرفت هایی در ترکیب آلیاژهای سبک وزن خواهند بود. به عنوان مثال، می‌توان استفاده از آلیاژهای آلومینیوم پیشرفته را افزایش داد، که هم استحکام و هم وزن کم را ارائه می‌دهند و آنها را برای وسایل نقلیه و هواپیماهای با کارایی بالا ایده‌آل می‌کند.

استفاده از پوشش های پیشرفته
توسعه پوشش های پیشرفته برای یاتاقان های کامپوزیت دو فلزی یکی دیگر از روند امیدوار کننده است. این پوشش‌ها می‌توانند مقاومت در برابر سایش، محافظت در برابر خوردگی و روان‌کاری سطح بلبرینگ را افزایش داده و منجر به طول عمر بیشتر و عملکرد بهتر شوند. پوشش‌های جدیدی مانند کربن الماس‌مانند (DLC) یا پوشش‌های سرامیکی، می‌توانند برای بهبود توانایی یاتاقان در عملکرد تحت بارها و دماهای شدید معرفی شوند.

9.2 پیشرفت های طراحی و ساخت

با پیشرفت فناوری‌های تولید، فرصت‌هایی برای بهبود فرآیندهای طراحی و تولید بلبرینگ‌های کامپوزیت دو فلزی وجود خواهد داشت که در نتیجه محصولاتی کارآمدتر، مقرون‌به‌صرفه‌تر و با کارایی بالا تولید می‌شوند.

طرح های بلبرینگ بهینه شده
پیشرفت‌های آینده در طراحی محاسباتی و ابزارهای شبیه‌سازی ممکن است منجر به هندسه‌های یاتاقان بهینه‌شده شود که بارها را بهتر توزیع کرده و سایش را کاهش می‌دهد. با استفاده از نرم‌افزار شبیه‌سازی، سازندگان می‌توانند طرح‌های مختلف یاتاقان‌ها را قبل از تولید آزمایش کنند و امکان توسعه یاتاقان‌هایی را فراهم کنند که حتی کارآمدتر و طول عمر بیشتری داشته باشند.

به عنوان مثال، بهبود در بافت سطح و ترکیب طرح‌های چند لایه می‌تواند به حفظ بهتر روانکاری و کاهش اصطکاک کمک کند. علاوه بر این، طرح هایی که امکان روانکاری خود را فراهم می کنند یا شامل شیارهایی برای توزیع مؤثرتر روانکار می شوند، می توانند رایج تر شوند.

بهبود فرآیندهای تولید
آینده تولید بلبرینگ کامپوزیت دو فلزی نیز احتمالاً از پیشرفت‌های تولید افزودنی (چاپ سه بعدی) و ریخته‌گری دقیق بهره خواهد برد. این فناوری‌ها می‌توانند به ایجاد طرح‌های بلبرینگ پیچیده‌تر با تلورانس‌های دقیق‌تر، در نهایت بهبود عملکرد و کاهش ضایعات مواد اجازه دهند.

علاوه بر این، با ادامه پیشرفت اتوماسیون و روباتیک، راندمان تولید بلبرینگ ممکن است افزایش یابد که منجر به کاهش هزینه‌ها و زمان تحویل سریع‌تر شود. این پیشرفت ها می تواند بلبرینگ های با کارایی بالا را مقرون به صرفه تر و در دسترس طیف وسیع تری از صنایع قرار دهد.

مطالعات موردی

10.1 مطالعه موردی 1: کاربرد خودرو

مثال مفصلی از بلبرینگ های دو فلزی در موتور

یاتاقان های کامپوزیت دو فلزی به دلیل توانایی آنها در تحمل بارهای زیاد و کاهش اصطکاک معمولاً در موتورهای خودرو استفاده می شود. در این مطالعه موردی، ما نقش یاتاقان‌های کامپوزیت دو فلزی را در میل لنگ و شاتون یک موتور احتراق داخلی بررسی می‌کنیم.

پس زمینه
میل لنگ و شاتون دو جزء حیاتی در پیشرانه موتور هستند. آنها تنش های مکانیکی بالایی را در حین کار موتور تجربه می کنند و میل لنگ تحت بارهای چرخه ای از پیستون ها قرار می گیرد و میله اتصال این نیروها را به میل لنگ منتقل می کند. بنابراین یاتاقان های مورد استفاده در این قطعات باید قادر به مقاومت در برابر نیروهای شدید و در عین حال به حداقل رساندن اصطکاک و سایش باشند.

چالش ها
چالش اصلی این بلبرینگ ها مدیریت فشار و اصطکاک شدید در حین کارکرد موتور است. یاتاقان های سنتی اغلب به سرعت فرسوده می شوند، به خصوص در سرعت ها و دمای بالا که در محیط های موتور معمولی هستند. این می تواند منجر به تعمیر و نگهداری پرهزینه و کاهش عملکرد موتور شود.

راه حل
یاتاقان های کامپوزیت دو فلزی، به ویژه یاتاقان های برنزی با پشتی فولادی، استحکام و دوام لازم را برای این اجزای پراسترس ارائه می دهند. پشتی فولادی پشتیبانی ساختاری لازم را فراهم می کند، در حالی که لایه باربر برنز مقاومت عالی در برابر سایش و کاهش اصطکاک را تضمین می کند. این ترکیب به طور قابل توجهی طول عمر بلبرینگ ها را افزایش می دهد، خطر خرابی را کاهش می دهد و عملکرد کلی موتور را بهبود می بخشد.

نتایج
استفاده از یاتاقان های کامپوزیت دو فلزی در میل لنگ و شاتون منجر به بهبود راندمان موتور، کاهش مصرف سوخت و افزایش طول عمر کلی موتور شده است. توانایی یاتاقان ها در کاهش اصطکاک نیز منجر به عملکرد نرم تر موتور شده است که منجر به تولید گرمای کمتر و سواری آرام تر برای خودرو می شود.

10.2 مطالعه موردی 2: کاربرد صنعتی

مثال مفصلی از بلبرینگ های دو فلزی در ماشین آلات سنگین

ماشین آلات سنگین مورد استفاده در ساخت و ساز و معدن در برخی از محیط های چالش برانگیز عمل می کنند. این ماشین ها در معرض بارهای شدید، خاک، گرد و غبار و سطوح بالای ارتعاش هستند. در چنین شرایط سختی، عملکرد و دوام یاتاقان ها برای حفظ عملکرد دستگاه و به حداقل رساندن زمان خرابی بسیار مهم است.

پس زمینه
در کاربردهای معدنی، از بیل های بزرگ برای حفاری و جابجایی زمین در معادن روباز استفاده می شود. این تجهیزات شامل یک سطل چرخان و یک بوم است که توسط بلبرینگ های سنگین پشتیبانی می شود. این یاتاقان ها بارهای شعاعی و محوری بالایی را تجربه می کنند و همچنین در معرض آلودگی، گرد و غبار و رطوبت قرار می گیرند که می تواند سایش را تسریع کند و منجر به خرابی مکرر یاتاقان شود.

چالش ها
محیط سخت عملیاتی، همراه با حرکت مداوم و بارهای سنگین، چالش مهمی را برای تحمل مواد ایجاد می کند. در این کاربرد، بلبرینگ ها نه تنها باید فشارهای شدید را تحمل کنند، بلکه باید آلودگی ناشی از خاک و آب را نیز تحمل کنند، که در صورت عدم محافظت مناسب می تواند منجر به زنگ زدگی و خوردگی شود.

راه حل
بلبرینگ های برنزی با پشت فولادی به دلیل مقاومت در برابر سایش عالی و توانایی تحمل بارهای شعاعی بالا برای این کاربرد انتخاب شدند. علاوه بر این، لایه برنز مقاومت خوبی در برابر خوردگی ارائه می دهد که برای محافظت از یاتاقان ها در برابر عناصر موجود در محیط معدن ضروری است. برای افزایش بیشتر عملکرد، شیارهای روانکاری در طراحی بلبرینگ گنجانده شد تا از عرضه مداوم روان کننده، حتی در شرایط گرد و غبار و فشار بالا اطمینان حاصل شود.

نتایج
استفاده از یاتاقان های کامپوزیت دو فلزی در این ماشین آلات معدنی منجر به کاهش زمان خرابی و هزینه های تعمیر و نگهداری می شود. یاتاقان ها توانستند بارهای سنگین و شرایط شدید را با سایش کمتری نسبت به یاتاقان های سنتی تحمل کنند. شیارهای روانکاری تضمین می‌کنند که یاتاقان‌ها حتی در صورت وجود کثیفی و رطوبت به کار خود ادامه می‌دهند و عمر مفید آن‌ها را افزایش می‌دهند.

نتیجه گیری

11.1 خلاصه نکات کلیدی

بلبرینگ های کامپوزیت دو فلزی راه حلی قدرتمند برای کاربردهای با کارایی بالا در صنایع مختلف ارائه می دهند. با ترکیب استحکام فولاد با مقاومت در برابر سایش و خواص روانکاری فلزات نرمتر مانند برنز یا آلومینیوم، این بلبرینگ ها دوام عالی، ظرفیت بارگذاری بالا و مقاومت در برابر خستگی را ارائه می دهند. برخی از مزایای کلیدی یاتاقان های کامپوزیت دو فلزی عبارتند از:

ظرفیت بار بالا : پشتی فولادی استحکام مورد نیاز برای تحمل بارهای سنگین را فراهم می کند، در حالی که لایه باربر اصطکاک و مقاومت در برابر سایش را کنترل می کند.

مقاومت در برابر سایش : ترکیب مواد یاتاقان، اغلب برنز یا آلومینیوم، مقاومت در برابر سایش را حتی در محیط های چالش برانگیز ارائه می دهد.

مقاومت در برابر خوردگی : یاتاقان‌های کامپوزیت دو فلزی اغلب با موادی طراحی می‌شوند که در برابر خوردگی مقاومت می‌کنند و برای استفاده در محیط‌هایی که قرار گرفتن در معرض رطوبت یا مواد شیمیایی نگران‌کننده است، ایده‌آل هستند.

قدرت خستگی : این یاتاقان ها برای تحمل بارهای مکرر بدون خرابی طراحی شده اند و برای استفاده طولانی مدت مناسب هستند.

یاتاقان های کامپوزیت دو فلزی به طور گسترده در کاربردهای خودروسازی، صنعتی و هوافضا استفاده می شود که به طول عمر و کارایی ماشین آلات و وسایل نقلیه کمک می کند.

11.2 افکار نهایی

هنگام انتخاب یک یاتاقان برای یک کاربرد خاص، در نظر گرفتن عوامل محیطی، نیازهای بار و طول عمر مورد نظر قطعه ضروری است. یاتاقان های کامپوزیت دو فلزی تعادلی از استحکام، دوام و مقاومت در برابر سایش را ارائه می دهند و آنها را به انتخابی محکم برای طیف وسیعی از صنایع تبدیل می کند. با این حال، مهم است که به پتانسیل خوردگی در محیط های خاص و پیچیدگی فرآیندهای تولید آنها توجه داشته باشید.

با ادامه رشد صنایع، آینده یاتاقان‌های کامپوزیت دو فلزی امیدوارکننده به نظر می‌رسد، با پیشرفت‌هایی در مواد، پوشش‌ها و فرآیندهای تولید که منجر به تولید محصولات کارآمدتر، مقرون‌به‌صرفه‌تر و با کارایی بالا می‌شود. توسعه مستمر آلیاژهای جدید و ادغام تکنیک‌های ساخت پیشرفته احتمالاً قابلیت‌های یاتاقان‌های کامپوزیت دو فلزی را افزایش می‌دهد و آن‌ها را برای انواع برنامه‌های کاربردی مناسب‌تر می‌سازد.

در نتیجه، انتخاب یاتاقان کامپوزیت دو فلزی مناسب برای کاربرد شما نیاز به درک کامل شرایط عملیاتی و خواص مواد دارد. با نصب، نگهداری و روغن کاری مناسب، یاتاقان های کامپوزیت دو فلزی می توانند عمر مفید و عملکرد قابل اعتماد را ارائه دهند و نیاز به تعویض مکرر را کاهش دهند و زمان خرابی را به حداقل برسانند.
