بلبرینگ مس متخلخل متخلخل HZ20 با قلع بالا

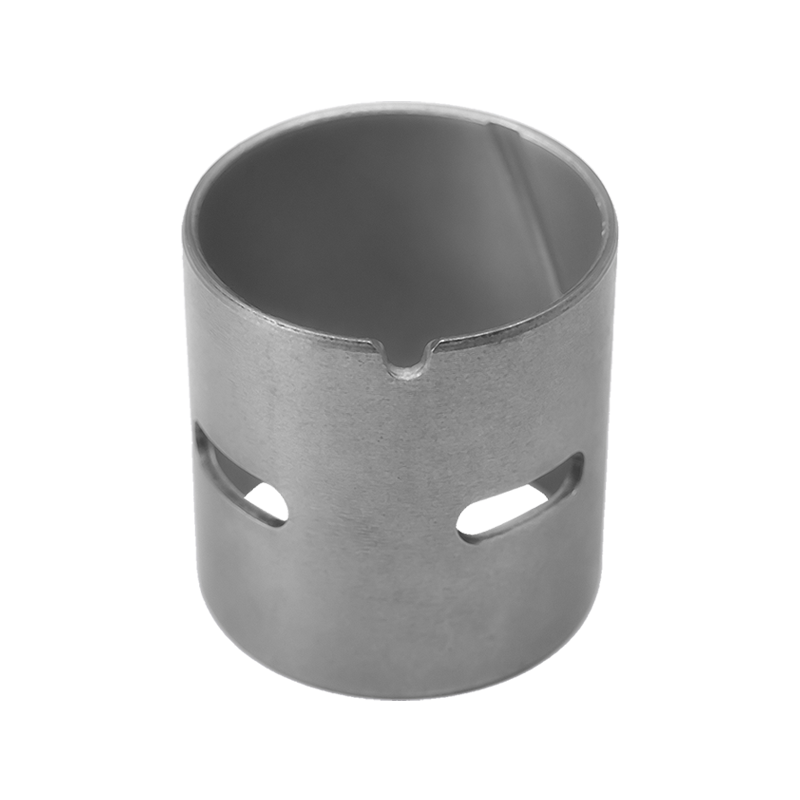

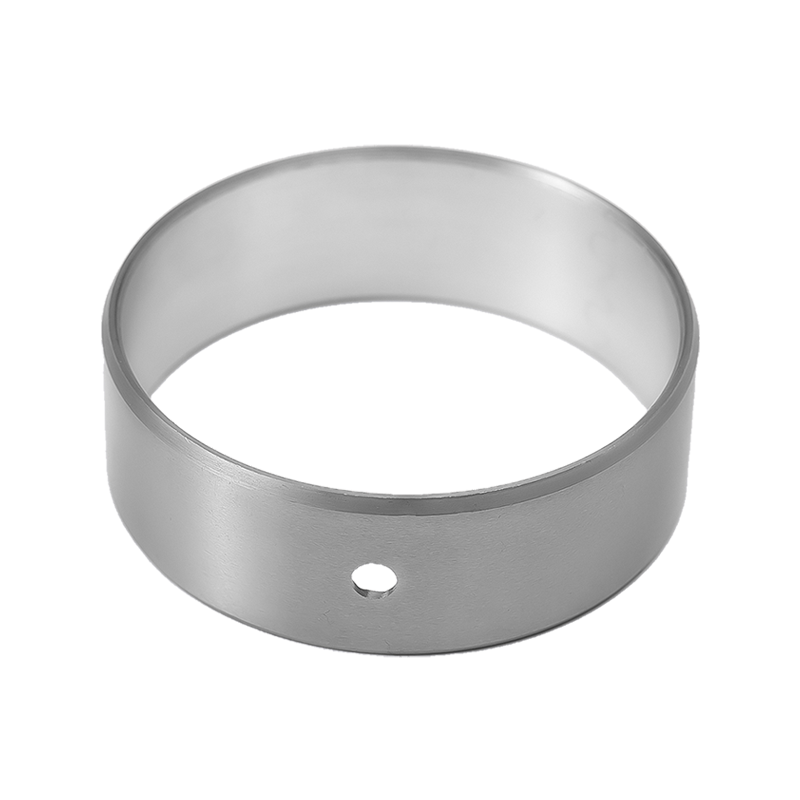

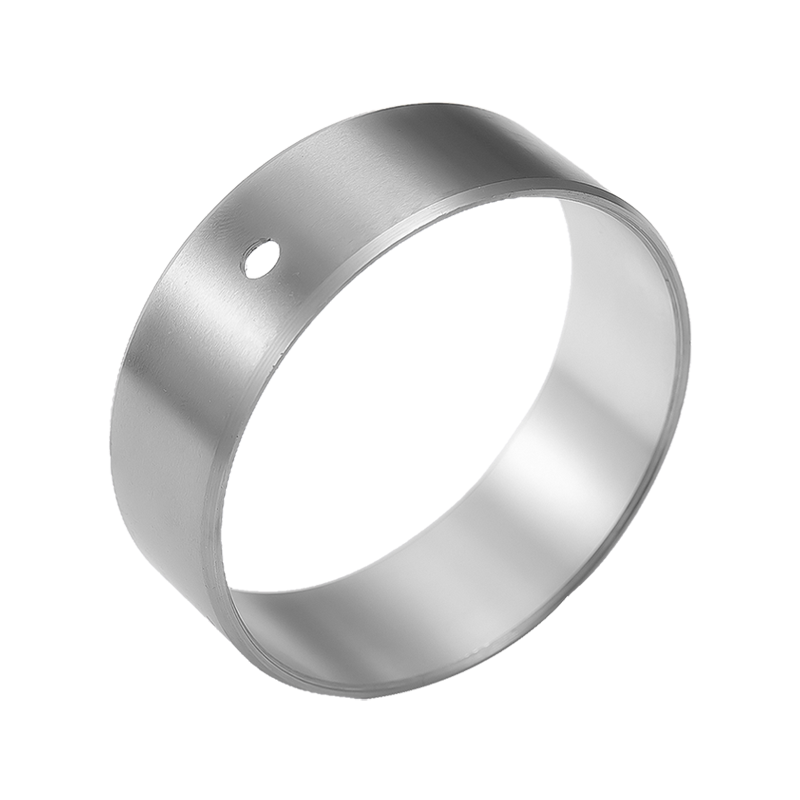

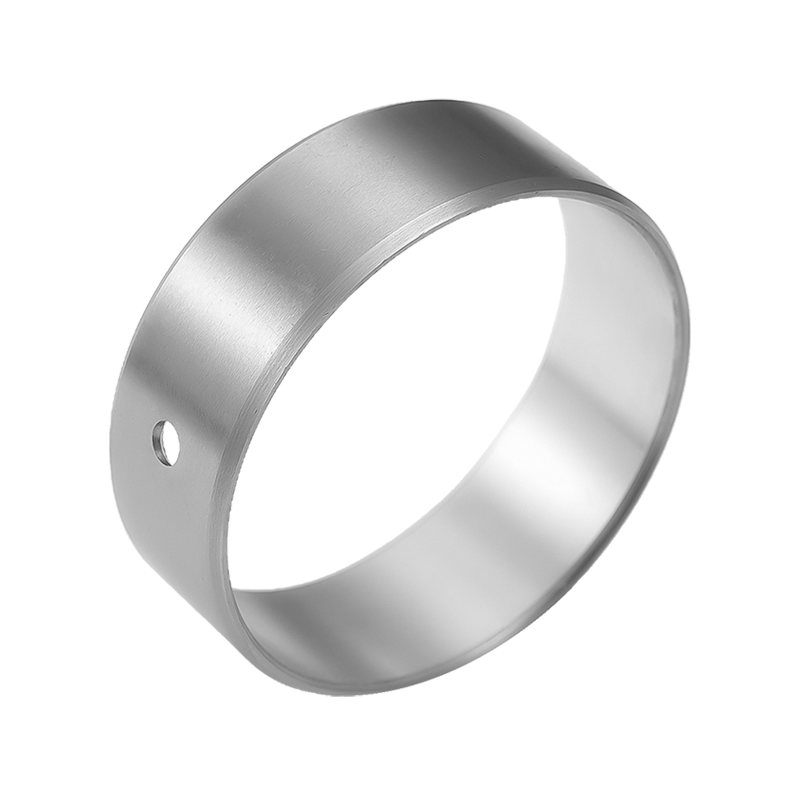

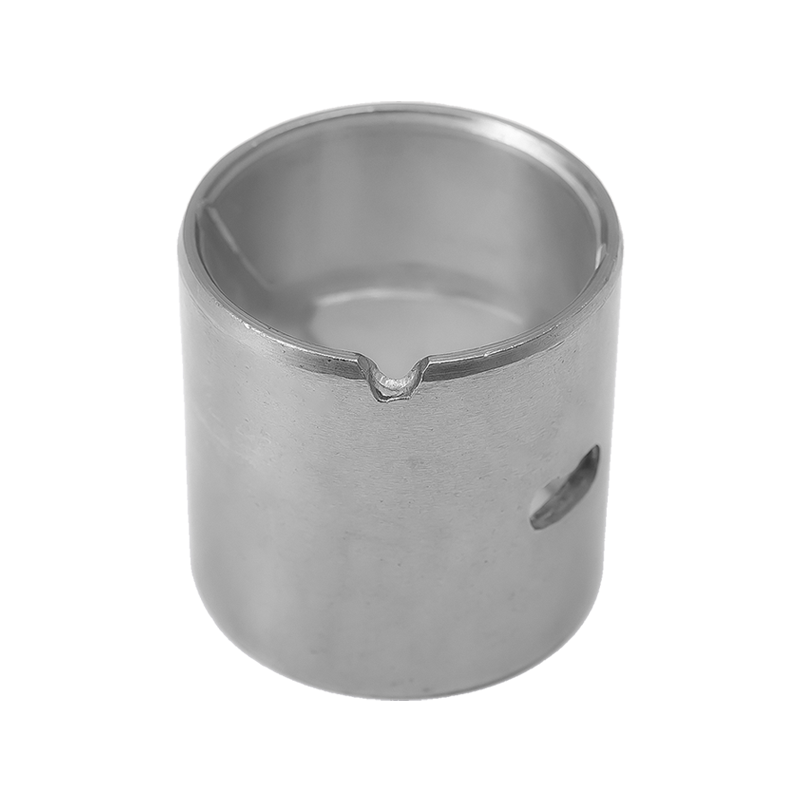

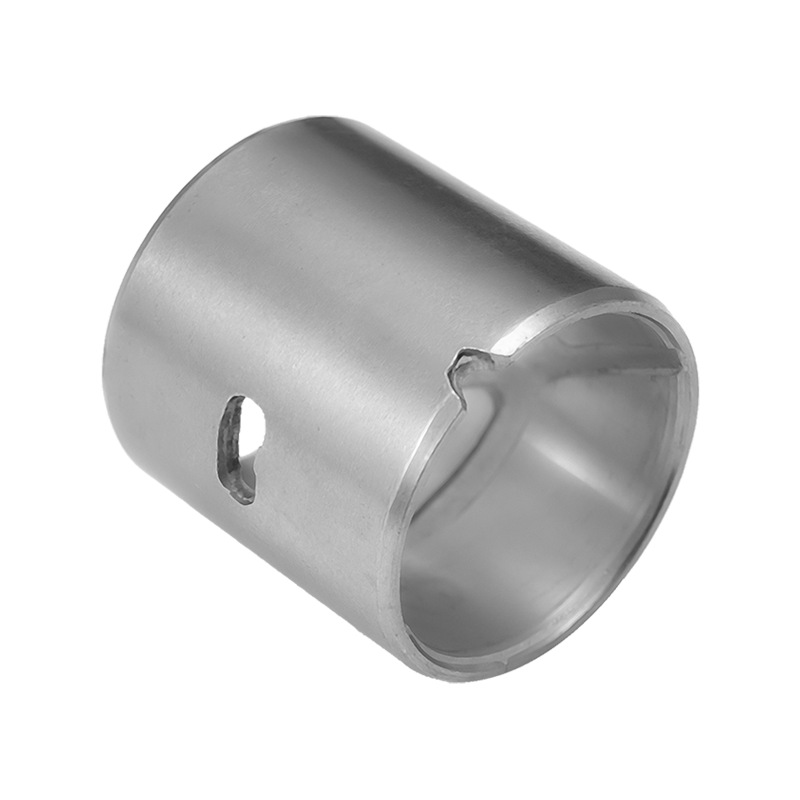

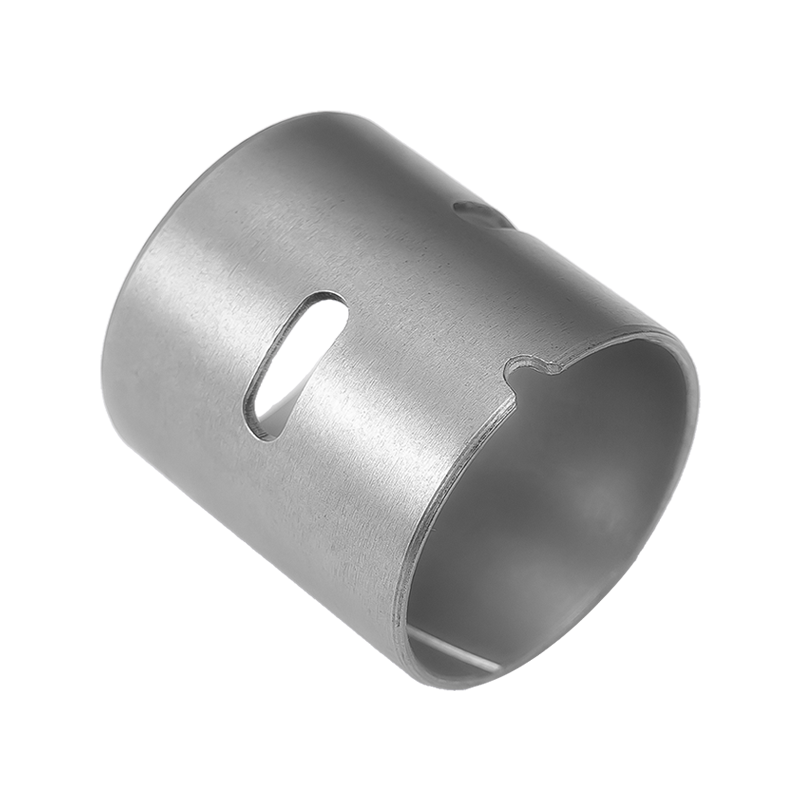

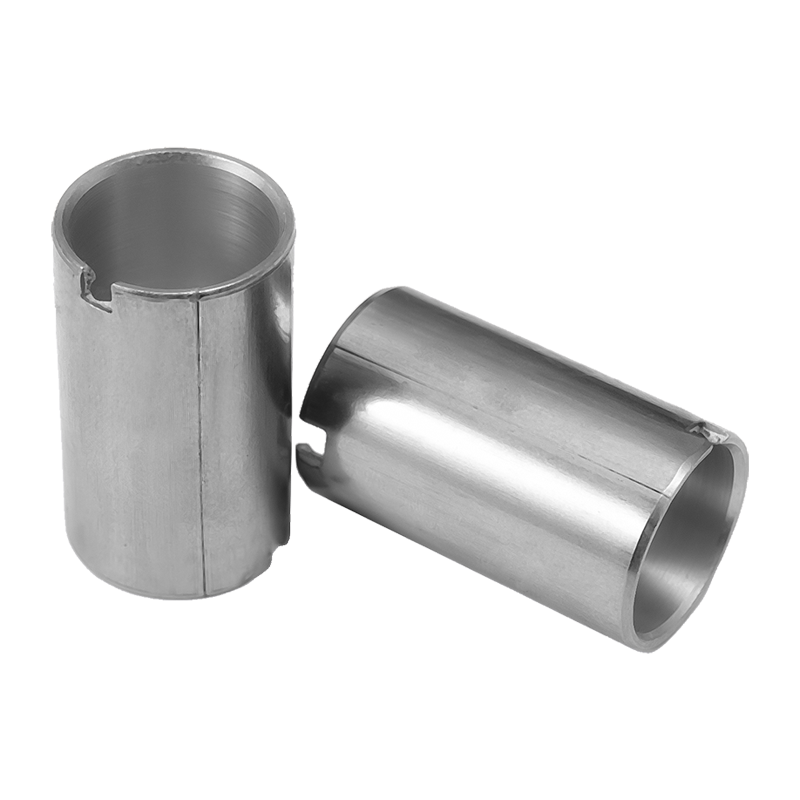

بلبرینگ مس متخلخل آلومینیومی HZ20 High-Tin برای ارائه عملکرد قابل اعتماد در موتورهای با بار متوسط تا کم و سیستم های مکانیکی طراحی شده است. این بلبرینگ با ترکیب مقاومت در برابر خوردگی روغن، استحکام خستگی متوسط و سازگاری عالی، نیاز به آبکاری سطحی را از بین می‌برد و در عین حال خواص ضد انسداد قوی و قابلیت جاسازی را حفظ می‌کند. ساختار مس متخلخل متخلخل آن که با آلیاژ آلومینیوم با قلع بالا (AISn20Cu1) تزریق شده است، حفظ روغن کاری بهینه و مقاومت در برابر سایش را تحت عملکرد مداوم تضمین می کند.

ویژگی های کلیدی
ساختار مواد:
لایه آلومینیومی با قلع بالا (AISn20Cu1): ضخامت 0.2 تا 0.5 میلی متر، اصطکاک کم، قابلیت جاسازی و مقاومت در برابر خوردگی را ارائه می دهد.
پایه مس متخلخل متخلخل: توزیع روغن، اتلاف حرارت و ظرفیت بار را تا 50 مگا پاسکال افزایش می دهد.
پشتیبان فولاد کم کربن: استحکام مکانیکی، هدایت حرارتی و پایداری ساختاری را ارائه می دهد.
مزایای طراحی:
قطر بیرونی دقیق ماشینکاری شده برای تناسب دقیق؛ حفره داخلی را می توان پس از نصب برای برنامه های سفارشی مجدداً کار کرد.
نیاز به پوشش های ضد اصطکاک اضافی را از بین می برد و پیچیدگی تولید را کاهش می دهد.
مطابق با دستورالعمل خودروهای پایان عمر اتحادیه اروپا 2000/53/EC برای پایداری محیط زیست.

ویژگی برنامه

بوش روغن کاری مرزی HZ20 بر اساس یک ماده کامپوزیتی با 3 لایه چسبانده شده محکم است: فولاد به عنوان پشتی، پودر کروی برنزی به عنوان لایه میانی و POM اصلاح شده به عنوان لایه آستر. دارای جیب روغن برای روغن کاری روغن برای سرعت کم مناسب است. کار سنگین در دمای معمولی. این می تواند در هزینه ها صرفه جویی کند و در هنگام تعویض بوش های برنزی معمولی عمر کاری را طولانی تر کند. این می تواند فرکانس اضافه کردن روغن را کاهش دهد. هنگامی که در آسیاب نورد استفاده می شود فرآیند جایگزینی را ساده کنید. این به طور گسترده ای در شاسی خودرو، ماشین آهنگری، ماشین آلات متالورژی و ماشین معدن، ماشین آلات ساختمانی، برق آبی، آسیاب نورد و غیره استفاده می شود.

قانون پوشیدن

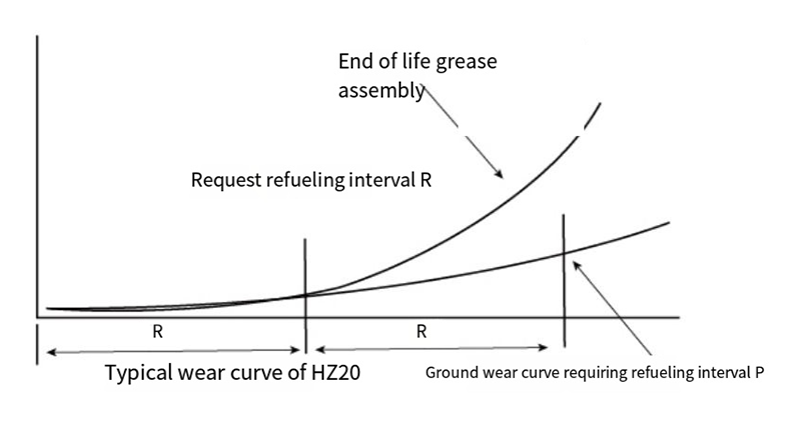

ماده HZ20 از قانون سایش خاص پیروی می کند همانطور که در شکل 4 نشان داده شده است، ساییدگی بینهایت کوچک می تواند در فاز R هنگام اعمال با گریس و سپس نصب رخ دهد. اما بعد از فاز R. شرایط روانکاری مرزی ناپدید می شود و فرسودگی اغراق آمیز خواهد بود. اگر دوباره با روغن پر کنید. محصول را می توان به شدت با پوشیدن غیر قابل توجه نگه داشت و عمر آن نیز تا حد زیادی افزایش می یابد. بنابراین مزیت مواد HZ20 این است که روغن باید با یک اضافه شود
فاصله R، که به طور قابل ملاحظه ای طولانی تر از R دیگر مواد فلزی است. طول آن تقریباً پنج برابر است.

هنگامی که بوش HZ20 با استفاده از گریس مانند گریس پایه لیتیوم یا سیلیکون نصب می شود. طول عمر آن از مقدار PV در شرایط کار متفاوت است. به عنوان مثال زمانی که مقدار PV حدود 2.5MPam/s باشد. عمر مفید آن حدود 200 ساعت خواهد بود. هنگامی که مقدار PV 0.1Mpa-m/s باشد، عمر مفید آن می تواند بالاتر از I0,0oohr باشد (برای جزئیات به جدول مراجعه کنید) چرخه R نگهداری روغن کاری بوش HZ20 تقریباً نصف عمر مفید آن است. به عنوان مثال، زمانی که PV=25Mpam/s. لازم است هر 100 ساعت یکبار روغن کاری شود.

ساختار مواد

1. POM با سرب 0.3-0.5mm.
2. متخلخل برنز متخلخل،
3. پشتیبان فولادی
4. آبکاری مس

توجه: مواد مختلفی با توجه به شرایط کاری مختلف برای محصولات سری Hz20 مناسب هستند، مانند پشتیبان برنز، پشتی فولاد ضد زنگ و مواد بدون سرب. Hz20 یک محصول بدون سرب سازگار با محیط زیست است و رنگ آن نارنجی است.

تاریخ فنی

شاخص عملکرد	داده ها
حداکثر بار	70 نیوتن بر میلی متر مربع
حد PV	22N/mm²-m/s
Temp.Limit	-40C~130℃
ضریب اصطکاک	0.05~0.25μ
محدودیت سرعت	2.5 متر بر ثانیه

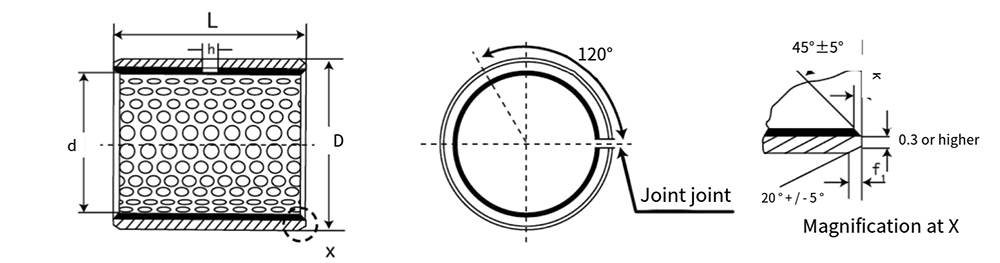

د	D	شفت دیا f7	مسکن H7	ضخامت دیوار		سوراخ نفت h	f1	f2	L ⁰ _-0.40
د	D	شفت دیا f7	مسکن H7	حداقل	حداکثر	سوراخ نفت h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120

د	D	شفت دیا f 7	مسکن H 7	ضخامت دیوار		سوراخ نفت h	f1	f2	L ⁰ _-0.40
د	D	شفت دیا f 7	مسکن H 7	حداقل	حداکثر	سوراخ نفت h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120
